P. 130

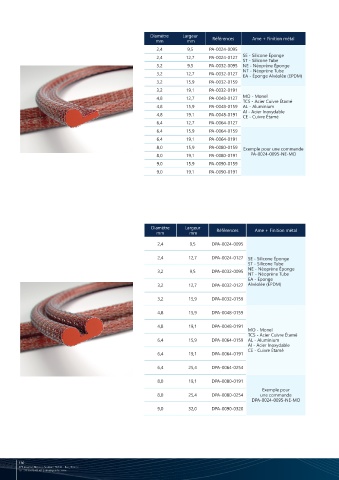

Diamètre   Largeur                                                                                       Tresses métalliques + âme élastomère
                                                        mm         mm       Références    Ame + Finition métal
                                                        2,4        9,5    PA-0024-0095
                                                        2,4       12,7    PA-0024-0127  SE - Silicone Éponge
                                                                                      ST - Silicone Tube
                                                        3,2        9,5    PA-0032-0095  NE - Néoprène Éponge                                                         Le produit GETELEC MCT est constitué de deux parties assemblées par co-extrusion.
                                                                                      NT - Néoprène Tube                                                              L’étanchéité est assurée par une partie silicone type GT45 ou GT60, ou fluoré GT47,
                                                        3,2       12,7    PA-0032-0127  EA - Éponge Alvéolée (EPDM)            GT67, pleine ou creuse.
                                                        3,2       15,9    PA-0032-0159
                                                        3,2       19,1    PA-0032-0191                                         La partie conductrice est assurée par une tresse métallique de fils acier cuivre étamé ou
                                                                                                                               Aluminium ou Monel, tricotés, ou sur âme de silicone pleine ou creuse, assurant une
                                                        4,8       12,7    PA-0048-0127  MO - Monel
                                                                                      TCS - Acier Cuivre Étamé                                                          continuité électrique entre deux parties ainsi qu’un blindage électromagnétique.
                                                        4,8       15,9    PA-0048-0159  AL - Aluminium
                                                                                      AI - Acier Inoxydable
                                                        4,8       19,1    PA-0048-0191  CE - Cuivre Étamé                             Applications
                                                        6,4       12,7    PA-0064-0127
                                                        6,4       15,9    PA-0064-0159                                           Environnement milieu agressif pour application radars
                                                        6,4       19,1    PA-0064-0191                                           (brouillard salin, chaleurs humides, température élevées…)
                                                        8,0       15,9    PA-0080-0159  Exemple pour une commande
                                                        8,0       19,1    PA-0080-0191   PA-0024-0095-NE-MO
                                                        9,0       15,9    PA-0090-0159                                             Section du profil A
                                                        9,0       19,1    PA-0090-0191
                                                                                                                                Référence     A       A Tresse     B          C         L          H                         A
                                                                                                                                                                                                               Isolant
                                                                                                                                 100024      2,40       1,20      3,20       3,20      2,64       2,60
                                                                                                                                                                                                               Tresse   B          C
                                                                                                                                 100040      4,00       2,00      4,00       4,00      4,40       3,20
                                                                                                                                                                                                                       Section du joint
                                                                                                                                 100048      4,80       2,40      4,80       4,80      5,28       3,80

                                                                                                                                 100064      6,40       3,20      4,80       4,80      7,04       3,80                   L
                                                      Diamètre    Largeur    Références   Ame + Finition métal                   100070      7,00       3,20      6,40       6,40      7,70       5,10
                                                        mm          mm                                                                                                                                                                    H
                                                                                                                                 100092      9,20       3,20      3,20       3,20      10,10      2,60
                                                        2,4         9,5    DPA-0024-0095

                                                        2,4        12,7    DPA-0024-0127  SE - Silicone Éponge                                    Toutes ces cotes sont exprimées en millimètres              Dimensions recommandées pour la gorge
                                                                                        ST - Silicone Tube
                                                        3,2         9,5    DPA-0032-0095  NE - Néoprène Éponge
                                                                                        NT - Néoprène Tube
                                                                                        EA - Éponge
                                                        3,2        12,7    DPA-0032-0127  Alvéolée (EPDM)
                                                                                                                                             A
                                                        3,2        15,9    DPA-0032-0159                                         Isolant
                                                                                                                                Tresse  B         C                                          Section du profil B
                                                        4,8        15,9    DPA-0048-0159
                                                                                                                                      Section du joint
                                                        4,8        19,1    DPA-0048-0191                                                                                 Référence   A      A Tresse    B        C        L        H
                                                                                        MO - Monel
                                                                                        TCS - Acier Cuivre Étamé                                                    L
                                                        6,4        15,9    DPA-0064-0159  AL - Aluminium                                                                  150066    6,60     3,20      7,00     6,80     7,26     5,44
                                                                                        AI - Acier Inoxydable
                                                                                        CE - Cuivre Étamé                                                    H
                                                        6,4        19,1    DPA-0064-0191                                                                                  150024    2,40     1,20      3,40     3,20     2,64     2,56

                                                        6,4        25,4    DPA-0064-0254                                                                                            Toutes ces cotes sont exprimées en millimètres
                                                                                                                               Dimensions recommandées pour la gorge
                                                        8,0        19,1    DPA-0080-0191
                                                                                             Exemple pour
                                                        8,0        25,4    DPA-0080-0254    une commande
                                                                                         DPA-0024-0095-NE-MO
                                                        9,0        32,0    DPA-0090-0320
                                                                                                                                                              Téléchargez le catalogue de nos profils disponibles :
