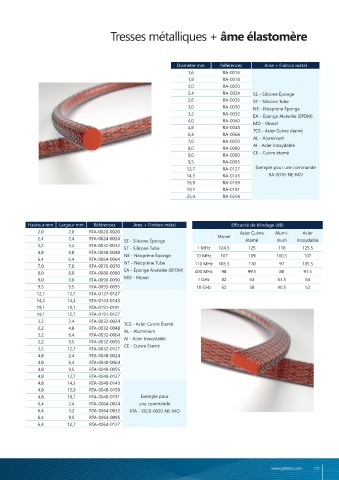

Panneaux de ventilation Tresses métalliques + âme élastomère

Souvent utilisés pour le blindage électromagnétique des ouvertures de ventilation, les panneaux de
ventilation permettent une libre circulation de l’air tout en assurant un niveau de protection EMI/RFI Diamètre mm Références Ame + Finition métal
élevé. 1,6 RA-0016
1,8 RA-0018
Les panneaux de ventilation GETELEC sont constitués d’une partie filtre de structure nid d’abeille et d’un 2,0 RA-0020
cadre assurant la rigidité. 2,4 RA-0024 SE - Silicone Éponge
Ces filtres peuvent être réalisés en aluminium traité Surtec pour des applications dont les performances 2,6 RA-0026 ST - Silicone Tube
en champ H ne sont pas trop élevées ou en Acier étamé lorsqu’une bonne atténuation en champ H et 3,0 RA-0030 NE - Néoprène Éponge
en champ E est demandée. 3,2 RA-0032 EA - Éponge Alvéolée (EPDM)
4,0 RA-0040
La continuité électrique entre le panneau de ventilation et le support est assuré par un joint élastomère 4,8 RA-0048 MO - Monel
conducteur ou une tresse métallique. Ces filtres sont réalisés selon plans et spécifications clients. TCS - Acier Cuivre étamé
6,4 RA-0064
7,0 RA-0070 AL - Aluminium
8,0 RA-0080 AI - Acier Inoxydable
9,0 RA-0090 CE - Cuivre étamé
atténuation nid d’abeille aluminium atténuation nid d’abeille acier étamé 9,5 RA-0095
12,7 RA-0127 Exemple pour une commande
Champs Fréquences Atténuation (dB) Champs Fréquences Atténuation (dB) 14,3 RA-0143 RA-0016-NE-MO
Champ H 100 KHz 20 dB Champ H 100 KHz 85 dB 15,9 RA-0159
1 MHz 35 dB 1 MHz 120 dB 19,1 RA-0191
Champ E Champ E 25,4 RA-0254
100 MHz 90 dB 100 MHz 130 dB
Onde plane 1 GHz 55 dB Onde plane 1 GHz 120 dB

Hauteur mm Largeur mm Références Ame + Finition métal Efficacité de blindage (dB)
2,0 2,0 RTA-0020-0020 Acier Cuivre Alumi- Acier
dimensions standard des panneaux de ventilation getelec 2,4 2,4 RTA-0024-0024 SE - Silicone Éponge Monel étamé nium inoxydable
3,2 3,2 RTA-0032-0032
Passage d’air Diamètre alvéoles Épaisseur nid d’abeille Épaisseur cadre ST - Silicone Tube 1 MHz 124.5 125 118 125.5
4,8 4,8 RTA-0048-0048
83% 3.2 mm 6.35 mm 9.50 mm 6,4 6,4 RTA-0064-0064 NE - Néoprène Éponge 10 MHz 107 109 100.5 107
83% 3.2 mm 12.70 mm 15.90 mm 7,0 7,0 RTA-0070-0070 NT - Néoprène Tube 110 MHz 105.5 110 97 105.5
8,0 8,0 RTA-0080-0080 EA - Éponge Alvéolée (EPDM) 400 MHz 98 99.5 86 91.5
9,0 9,0 RTA-0090-0090 MO - Monel 1 GHz 82 63 63.5 64
9,5 9,5 RTA-0095-0095 10 GHz 62 58 40.5 52
12,7 12,7 RTA-0127-0127
14,3 14,3 RTA-0143-0143
19,1 19,1 RTA-0191-0191
Tolérances : 19,1 12,7 RTA-0191-0127
Linéaires : ± 0.8mm 3,2 2,4 RTA-0032-0024 TCS - Acier Cuivre Étamé
Entraxe : ± 0.4mm 3,2 4,8 RTA-0032-0048 AL - Aluminium
Perçage : ± 0.15mm 3,2 6,4 RTA-0032-0064 AI - Acier Inoxydable
Cadre : ± 0.10mm 3,2 9,5 RTA-0032-0095
3,2 12,7 RTA-0032-0127 CE - Cuivre Étamé
4,8 2,4 RTA-0048-0024
4,8 6,4 RTA-0048-0064
4,8 9,5 RTA-0048-0095
4,8 12,7 RTA-0048-0127
4,8 14,3 RTA-0048-0143
4,8 15,9 RTA-0048-0159
4,8 19,1 RTA-0048-0191 Exemple pour
Dimensions utiles à nous fournir pour consultation
6,4 2,4 RTA-0064-0024 une commande
6,4 3,2 RTA-0064-0032 RTA - 0020-0020-NE-MO
6,4 9,5 RTA-0064-0095
6,4 12,7 RTA-0064-0127
