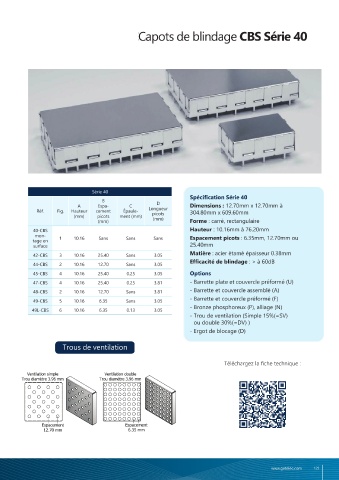

Capots de blindage CBS Série 10 & 20 Capots de blindage CBS Série 40

Série 10
A B C D
Réf. Fig. Hauteur Espacement Épaule- Longueur
(mm) picots (mm) ment (mm) picots (mm)
10-CBS
mon- 1 3.30 Sans Sans Sans
tage en
surface
14-CBS 5 3.30 25.40 Sans 1.27
14R-CBS 3 3.30 12.70 Sans 2.54
14RA-
CBS 3 3.30 12.70 Sans 1.27
18R-CBS 3 3.30 12.70 Sans 3.30

Série 40
Spécification Série 40
B
Spécification Série 10 et 20 A Espa- C D Dimensions : 12.70mm x 12.70mm à
Dimensions : 12.70mm x 12.70mm Réf. Fig. Hauteur cement Épaule- Longueur 304.80mm x 609.60mm
picots
à 304.80mm x 609.60mm (mm) picots ment (mm) (mm) Forme : carré, rectangulaire
(mm)
Forme : carré, rectangulaire 40-CBS Hauteur : 10.16mm à 76.20mm
Hauteur : 3.30mm à 50.80mm mon- 1 10.16 Sans Sans Sans Espacement picots : 6.35mm, 12.70mm ou
Espacement picots : 6.35mm, tage en 25.40mm
surface
12.70mm ou 25.40mm 42-CBS 3 10.16 25.40 Sans 3.05 Matière : acier étamé épaisseur 0.38mm
Matière : acier étamé épaisseur 0.38mm Efficacité de blindage : > à 60dB
Efficacité de blindage : > à 60dB 44-CBS 2 10.16 12.70 Sans 3.05
45-CBS 4 10.16 25.40 0.25 3.05 Options
Série 20 Options
A B C D - Barrette plate et couvercle préformé (U) 47-CBS 4 10.16 25.40 0.25 3.81 - Barrette plate et couvercle préformé (U)
Réf. Fig. Hauteur Espacement Épaule- Longueur 48-CBS 2 10.16 12.70 Sans 3.81 - Barrette et couvercle assemblé (A)
(mm) picots (mm) ment (mm) picots (mm) - Barrette et couvercle assemblé (A) 49-CBS 5 10.16 6.35 Sans 3.05 - Barrette et couvercle préformé (F)
20-CBS - Barrette et couvercle préformé (F) - Bronze phosphoreux (P), alliage (N)
montage 1 5.08 Sans Sans Sans 49L-CBS 6 10.16 6.35 0.13 3.05
en surface - Bronze phosphoreux (P), alliage (N) - Trou de ventilation (Simple 15%(=SV)
- Trou de ventilation (Simple 15%(=SV) ou double 30%(=DV) )
20S-CBS 12.70 5.33 (L) 1.90
montage 2 5.08 Espacement Sans (W) ou double 30%(=DV) ) - Ergot de blocage (D)
en surface pad - Ergot de blocage (D)
21L-CBS 4 5.72 12.70 0.63 3.81 Trous de ventilation
21M-CBS 4 5.72 12.70 0.63 3.30
21-CBS 4 5.72 12.70 0.63 2.54 Téléchargez la fiche technique :
22-CBS 5 5.08 25.40 Sans 2.54 Téléchargez la fiche technique : Ventilation simple Ventilation double
23-CBS 4 6.35 12.70 1.27 2.54 Trou diamètre 3.96 mm Trou diamètre 3.96 mm
24-CBS 3 5.08 12.70 Sans 2.54
24S-CBS 3 5.08 12.70 Sans 1.27
25-CBS 6 5.72 25.40 0.63 2.54
29-CBS 3 5.08 12.70 Sans 3.30
Espacement Espacement
12.70 mm 6.35 mm
