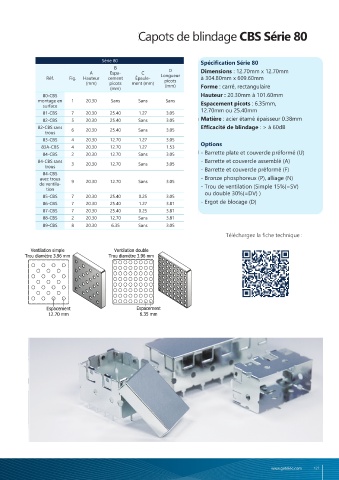

Capots de blindage CBS Série 50 Capots de blindage CBS Série 80

Série 80 Spécification Série 80
Spécification Série 50 B D
A
Espa-
C
Dimensions : 12.70mm x 12.70mm à Réf. Fig. Hauteur cement Épaule- Longueur Dimensions : 12.70mm x 12.70mm
à 304.80mm x 609.60mm
304.80mm x 609.60mm (mm) picots ment (mm) picots
(mm)
Forme : carré, rectangulaire (mm) Forme : carré, rectangulaire
80-CBS
Hauteur : 12.70mm à 76.20mm montage en 1 20.30 Sans Sans Sans Hauteur : 20.30mm à 101.60mm
Espacement picots : 6.35mm, surface Espacement picots : 6.35mm,
12.70mm ou 25.40mm
12.70mm ou 25.40mm 81-CBS 7 20.30 25.40 1.27 3.05
Matière : acier étamé épaisseur 0.38mm 82-CBS 5 20.30 25.40 Sans 3.05 Matière : acier étamé épaisseur 0.38mm
Efficacité de blindage : > à 60dB
Efficacité de blindage : > à 60dB 82-CBS sans 6 20.30 25.40 Sans 3.05
trous
83-CBS
Options 83A-CBS 4 20.30 12.70 1.27 3.05 Options
1.27
4
20.30
12.70
1.53
- Barrette plate et couvercle préformé (U) 84-CBS 2 20.30 12.70 Sans 3.05 - Barrette plate et couvercle préformé (U)
- Barrette et couvercle assemblé (A) 84-CBS sans 3 20.30 12.70 Sans 3.05 - Barrette et couvercle assemblé (A)
- Barrette et couvercle préformé (F) trous - Barrette et couvercle préformé (F)
84-CBS
- Bronze phosphoreux (P), alliage (N) avec trous - Bronze phosphoreux (P), alliage (N)
- Trou de ventilation (Simple 15%(=SV) de ventila- 9 20.30 12.70 Sans 3.05 - Trou de ventilation (Simple 15%(=SV)
ou double 30%(=DV) ) tion ou double 30%(=DV) )
- Ergot de blocage (D) 85-CBS 7 20.30 25.40 0.25 3.05 - Ergot de blocage (D)
86-CBS 7 20.30 25.40 1.27 3.81
87-CBS 7 20.30 25.40 0.25 3.81
88-CBS 2 20.30 12.70 Sans 3.81
Téléchargez la fiche technique : 89-CBS 8 20.30 6.35 Sans 3.05
Téléchargez la fiche technique :

Ventilation simple Ventilation double
Trou diamètre 3.96 mm Trou diamètre 3.96 mm

Série 50
B
A Espa- C D
Réf. Fig. Hauteur cement Épaule- Longueur
picots
Montage Série 50 (mm) picots ment (mm) (mm) Espacement Espacement
(mm)
50-CBS 1 12.70 Sans Sans Sans 12.70 mm 6.35 mm
mon-
tage en
surface
51-CBS 5 12.70 25.40 1.27 3.05
Possibilité avec 52-CBS 4 12.70 25.40 Sans 3.05
Hauteur picot replié Hauteur
1.27 pour montage 52NN- 4 12.70 25.40 Sans 3.05
en surface CBS
53-CBS 3 12.70 12.70 1.27 3.05
53A-CBS 3 12.70 12.70 1.27 1.53
Ergots réalisables sur demande
54-CBS 2 12.70 12.70 Sans 3.05
55-CBS 5 12.70 25.40 0.25 3.05
Hauteurs disponibles : 56-CBS 5 12.70 25.40 1.27 3.81
Série 50 : de 10.16mm à 50.50mm 57-CBS 5 12.70 25.40 0.25 3.81
Diamètre du trou recommandé : 1.27mm
58-CBS 2 12.70 12.70 Sans 3.81
59-CBS 6 12.70 6.35 Sans 3.05
