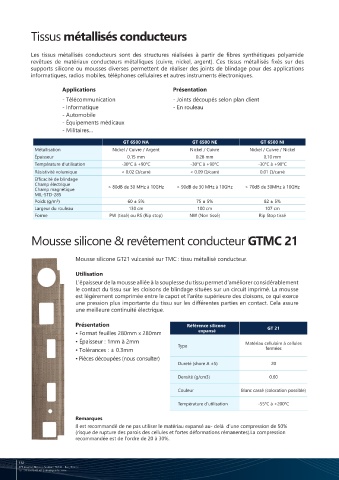

Tissus métallisés conducteurs Joints GT 60000

Les tissus métallisés conducteurs sont des structures réalisées à partir de fibres synthétiques polyamide
revêtues de matériaux conducteurs métalliques (cuivre, nickel, argent). Ces tissus métallisés fixés sur des l Mousse Mousse
supports silicone ou mousses diverses permettent de réaliser des joints de blindage pour des applications l
informatiques, radios mobiles, téléphones cellulaires et autres instruments électroniques.
H Tissu métallisé H
Applications Présentation
- Télécommunication - Joints découpés selon plan client Adhésif
- Informatique - En rouleau
- Automobile
- Équipements médicaux
- Militaires… MATIÈRE DIMENSIONS STANDARD
Matière de base Mousse Polyurethane Largeur 2mm à 60mm
GT 6500 NA GT 6500 NE GT 6500 NI
Métallisation Nickel / Cuivre / Argent Nickel / Cuivre Nickel / Cuivre / Nickel Revêtement conducteur Tissu métallisé conducteur Hauteur 0.5mm à 30mm
chargé Nickel/Cuivre
Épaisseur 0.15 mm 0.28 mm 0.10 mm
Température d’utilisation -30°C à +90°C -30°C à +90°C -30°C à +90°C Adhésif Conducteur ou non conducteur Apparence Mousse revêtue d’un tissu
métallisé
Résistivité volumique < 0.02 Ω/carré < 0.09 Ω/carré 0.01 Ω/carré
Efficacité de blindage
Champ électrique > 80dB de 30 MHz à 10GHz > 90dB de 30 MHz à 10GHz > 70dB de 30MHz à 10GHz
Champ magnétique
MIL-STD-285 PROPRIÉTÉS GÉNÉRALES
Poids (g/m²) 60 ± 5% 75 ± 5% 82 ± 5% Efficacité de blindage 80dB – 90dB (ASTM D 4935-89)
Largeur du rouleau 130 cm 100 cm 107 cm
Forme PW (tissé) ou RS (Rip stop) NW (Non tissé) Rip Stop tissé Résistivité en surface < 0.08 Ω/carré
Retardement à la flamme UL 94 V-0

Mousse silicone & revêtement conducteur GTMC 21 Température d’utilisation -25°C à +80°C

Mousse silicone GT21 vulcanisé sur TMC : tissu métallisé conducteur. Tolérances Hauteur & Largeur Tolérances Longueur

Utilisation Hauteur-Largeur (mm) Tolérances (mm) Longueur (mm) Tolérances (mm)
L’épaisseur de la mousse alliée à la souplesse du tissu permet d’améliorer considérablement 0.5-6.3 +/- 0.5 5.0-150.0 +/- 0.8
le contact du tissu sur les cloisons de blindage situées sur un circuit imprimé. La mousse 6.3-10.0 +/- 0.7 151.0-300.0 +/- 1.3
est légèrement comprimée entre le capot et l’arête supérieure des cloisons, ce qui exerce
une pression plus importante du tissu sur les différentes parties en contact. Cela assure 10.0-16.0 +/- 0.8 301.0-1200.0 +/- 2.5
une meilleure continuité électrique. 16.0-25.0 +/- 1.0 1201.0-1750.0 +/- 4.7

Présentation Référence silicone GT 21 25.0-40.0 +/- 1.3 1751.0-2300.0 +/- 6.4
• Format feuilles 280mm x 280mm expansé 40.0-63.0 +/- 1.6 40.0-63.0 +/- 1.6
• Épaisseur : 1mm à 2mm Matériau cellulaire à cellules
• Tolérances : ± 0.3mm Type fermées
• Pièces découpées (nous consulter)
Dureté (shore A ±5) 20
Téléchargez l'ensemble de nos profils
Densité (g/cm3) 0.60 et des données techniques :

Couleur Blanc cassé (coloration possible)

Température d’utilisation -55°C à +200°C

Remarques
Il est recommandé de ne pas utiliser le matériau expansé au- delà d’une compression de 50%
(risque de rupture des parois des cellules et fortes déformations rémanentes).La compression
recommandée est de l’ordre de 20 à 30%.
