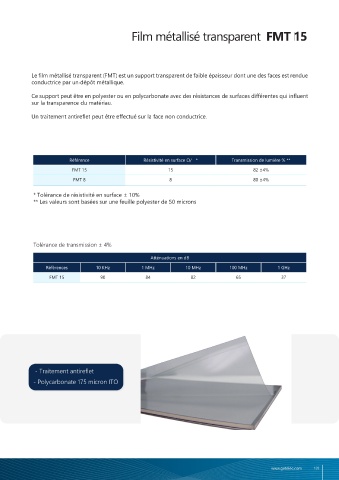

Fenêtre blindées OPTIC Film métallisé transparent FMT 15

Les interférences électromagnétiques (EMI) peuvent être
décrites comme toute forme de perturbation électrique,
signal ou bruit qui interfère avec la capacité de l’équipement Le film métallisé transparent (FMT) est un support transparent de faible épaisseur dont une des faces est rendue
électrique à fonctionner correctement. conductrice par un dépôt métallique.

Les fenêtres blindées OPTIC assurent la protection Ce support peut être en polyester ou en polycarbonate avec des résistances de surfaces différentes qui influent
électromagnétique en face avant des écrans de contrôle, sur la transparence du matériau.
indicateurs de mesure, afficheurs, tout en préservant une
bonne visibilité de l’affichage. Un traitement antireflet peut être effectué sur la face non conductrice.

Exemples d’applications
• Ecran de radio télécommunication militaire
• Afficheur de baies et armoires télécoms
• Ecran d’ordinateur durci
Référence Résistivité en surface Ω/□ * Transmission de lumière % **
FMT 15 15 82 ±4%

FMT 8 8 80 ±4%
Les fenêtres blindées peuvent être réalisées en verre ou en matière polymère
en fonction des conditions d’environnement et des caractéristiques * Tolérance de résistivité en surface ± 10%
souhaitées. ** Les valeurs sont basées sur une feuille polyester de 50 microns
Le blindage est assuré par une micro-maille métallique placée entre les
deux panneaux transparents, un traitement noirci est effectué sur la micro-
maille permettant ainsi de conserver un rendement visuel optimum.
La reprise de masse est réalisée à partir d’un busbar en argent conducteur
déposé sur le pourtour du filtre.
Il peut être ramené, suivant la demande, sur la surface avant ou arrière du Tolérance de transmission ± 4%
filtre. La jonction conductrice est ensuite assurée par un joint élastomère
conducteur. D’autres méthodes de liaison sont également possibles. Atténuations en dB
Références 10 KHz 1 MHz 10 MHz 100 MHz 1 GHz
FMT 15 90 84 82 65 37

O.P.I Nombre Diamètre Atténuation Champ E (dB) Atténuation Onde plane (dB)
Micro-Maille (Ouverture d’ouverture de la maille 100 400 Transmission
par inch²) par cm² (mm) 1 MHz 10 MHz MHz MHz 16 Hz 10 GHz (%)
70 27 0.08 110 111 98 68 64 38 62
100 39 0.03 > 120 > 120 100 67 54 50 81
Cuivre noirci
100 39 0.05 107 111 85 70 58 - 64
145 57 0.05 128 112 106 84 82 64 51

- Traitement antireflet

- Polycarbonate 175 micron ITO
Dimensions et épaisseurs
Les fenêtres blindées OPTIC sont fabriquées suivant les spécifications clients. Les épaisseurs standard sont 2.5mm
; 3.0mm ; 4mm ou 6mm. D’autres épaisseurs peuvent être réalisées sur demande.
