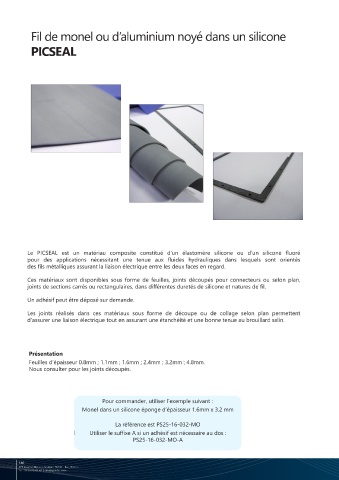

Fil de monel ou d’aluminium noyé dans un silicone

PICSEAL

Caractéristiques

Nombre de fils/cm² 100 à 150
Température d’utilisation -65°C à +200°C

Dureté silicone ou mousse alvéolaire 25 ou 40 ou 60 shore A
Matière fil métallique Monel / TCS / Aluminium

Compression Minimum 10% - maximum 30%
Atténuations 100dB à 10MHz

Référence Description Dureté shore A

PS 35 – MO Monel dans silicone 40
PS 35 – AL Aluminium dans silicone 40

PS 25 – MO Monel dans silicone éponge 25

PS 25 – AL Aluminium dans silicone éponge 25

PS 35 F – MO Monel dans silicone fluoré 60
Le PICSEAL est un matériau composite constitué d’un élastomère silicone ou d’un silicone fluoré
pour des applications nécessitant une tenue aux fluides hydrauliques dans lesquels sont orientés PS 35 F – AL Aluminium dans silicone fluoré 60
des fils métalliques assurant la liaison électrique entre les deux faces en regard.
Ces matériaux sont disponibles sous forme de feuilles, joints découpés pour connecteurs ou selon plan,
joints de sections carrés ou rectangulaires, dans différentes duretés de silicone et natures de fil.

Un adhésif peut être déposé sur demande. Épaisseurs Largeurs

Les joints réalisés dans ces matériaux sous forme de découpe ou de collage selon plan permettent 3.2 mm 4.8 mm 6.4 mm 9.5 mm
d’assurer une liaison électrique tout en assurant une étanchéité et une bonne tenue au brouillard salin. 1.6 mm Réf. 16-032 Réf. 16-048 Réf. 16-064 Réf. 16-095

3.2 mm Réf. 32-032 Réf. 32-048 Réf. 32-064 Réf. 32-095

4.8 mm Réf. 48-032 Réf. 48-048 Réf. 48-064 Réf. 48-095
Présentation
Feuilles d’épaisseur 0.8mm ; 1.1mm ; 1.6mm ; 2.4mm ; 3.2mm ; 4.8mm. 6.4 mm Réf. 64-032 Réf. 64-048 Réf. 64-064 Réf. 64-095
Nous consulter pour les joints découpés.
8.0 mm Réf. 80-032 Réf. 80-048 Réf. 80-064 Réf. 80-095

D’autres dimensions peuvent être réalisées sur demande, nous consulter.
Pour commander, utiliser l’exemple suivant :
Monel dans un silicone éponge d’épaisseur 1.6mm x 3.2 mm

La référence est PS25-16-032-MO
Utiliser le suffixe A si un adhésif est nécessaire au dos :
PS25-16-032-MO-A
