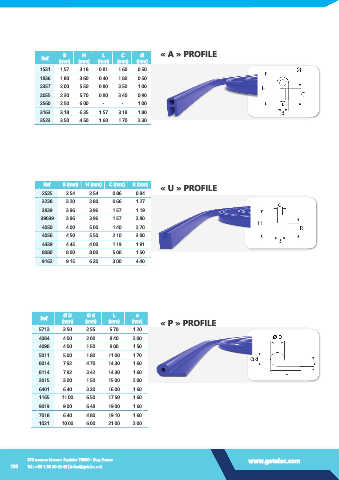

Page 120 - GETELEC - Products and solutions Catalog

B H L C Ø « A » PROFILE
Ref. (mm) (mm) (mm) (mm) (mm)
1531 1.57 3.18 0.81 1.60 0.50
1836 1.80 3.60 0.40 1.80 0.50
2357 2.00 5.50 0.80 3.50 1.00
2055 2.30 5.70 0.80 3.40 0.90
2560 2.50 6.00 - - 1.00
3163 3.18 6.35 1.57 3.18 1.80
3523 3.50 4.50 1.60 1.70 2.30

Ref. B (mm) H (mm) C (mm) R (mm) « U » PROFILE
2525 2.54 2.54 0.86 0.84
3228 3.20 2.80 0.66 1.27
3939 3.96 3.96 1.57 1.19
39039 3.96 3.96 1.57 2.80
4050 4.00 5.00 1.40 2.70
4056 4.50 5.50 2.10 3.00
4439 4.45 4.00 1.19 1.91
8080 8.00 8.00 5.00 1.50
9162 9.15 6.20 3.00 4.40

Ref. Ø D Ø d L e
(mm) (mm) (mm) (mm) « P » PROFILE
5712 3.50 2.55 5.70 1.20
4084 4.00 2.00 8.40 2.00
4090 4.00 1.50 9.00 1.50
5011 5.00 1.80 11.00 1.70
8014 7.92 4.70 14.30 1.60
8114 7.92 3.42 14.30 1.60
3015 3.00 1.50 15.00 2.00
6401 6.40 3.20 16.00 1.60
1165 11.00 6.50 17.50 1.60
9019 9.00 6.48 19.00 1.60
7018 6.40 4.80 19.10 1.60
1021 10.00 6.00 21.00 2.00
