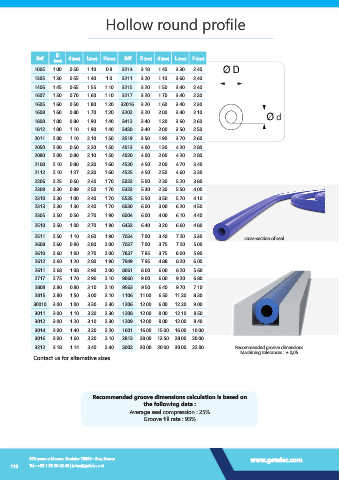

Hollow round profile
Ref. D d (mm) L (mm) H (mm) Réf. D (mm) d (mm) L (mm) H (mm)
(mm)
1005 1.00 0.50 1.10 0.8 3214 3.18 1.40 3.30 2.40
1305 1.30 0.55 1.40 1.0 3211 3.20 1.10 3.60 2.40
1406 1.45 0.65 1.55 1.10 3215 3.20 1.50 3.40 2.40
1607 1.50 0.70 1.60 1.10 3217 3.20 1.70 3.40 2.20
1605 1.60 0.50 1.80 1.20 32016 3.20 1.60 3.40 2.30
1608 1.60 0.80 1.70 1.20 3202 3.20 2.00 3.40 2.10
1808 1.80 0.80 1.90 1.40 3412 3.40 1.20 3.60 2.60
1812 1.80 1.10 1.90 1.40 3420 3.40 2.00 3.50 2.50
2011 2.00 1.10 2.10 1.50 3519 3.50 1.90 3.70 2.60
2050 2.00 0.50 2.20 1.50 4013 4.00 1.30 4.20 2.80
2080 2.00 0.80 2.10 1.50 4020 4.00 2.00 4.20 2.80
2108 2.10 0.80 2.20 1.60 4520 4.50 2.00 4.70 3.40
2112 2.10 1.27 2.20 1.60 4525 4.50 2.50 4.60 3.30
2206 2.25 0.60 2.40 1.70 5023 5.00 2.30 5.20 3.80
2309 2.30 0.89 2.50 1.70 5323 5.30 2.30 5.50 4.00
2310 2.30 1.00 2.40 1.70 5535 5.50 3.50 5.70 4.10
2313 2.30 1.30 2.40 1.70 6030 6.00 3.00 6.20 4.50
2305 2.50 0.50 2.70 1.90 6004 6.00 4.00 6.10 4.40
2510 2.50 1.00 2.70 1.90 6432 6.40 3.20 6.60 4.80
2511 2.50 1.10 2.60 1.90 7034 7.00 3.40 7.20 5.30 cross-section of seal
2608 2.60 0.80 2.80 2.00 7037 7.00 3.75 7.20 5.00
2610 2.60 1.00 2.70 2.00 7837 7.85 3.75 8.00 5.90
2612 2.60 1.20 2.80 1.90 7949 7.95 4.88 8.20 6.00
2611 2.68 1.08 2.90 2.00 8061 8.00 6.00 8.20 5.60
2717 2.75 1.70 2.90 2.10 9060 9.00 6.00 9.20 6.80
2808 2.80 0.80 3.10 2.10 9563 9.50 6.40 9.70 7.10
2815 2.80 1.50 3.00 2.10 1106 11.00 6.50 11.20 8.30
30010 3.00 1.00 3.30 2.30 1206 12.00 6.00 12.20 9.00
3011 3.00 1.10 3.20 2.30 1208 12.00 8.00 12.10 8.50
3012 3.00 1.20 3.10 2.30 1209 12.00 9.00 12.00 8.40
3014 3.00 1.40 3.20 2.20 1601 16.00 15.00 16.00 10.00
3016 3.00 1.60 3.20 2.10 2813 28.00 12.50 28.00 20.00
3212 3.18 1.14 3.40 2.40 3002 30.00 20.00 30.00 22.00 Recommended groove dimensions
Machining tolerances : ± 0,05
Contact us for alternative sizes.
Recommended groove dimensions calculation is based on
the following data :
Average seal compression : 25%
Groove fill rate : 95%
