Description techniques des mesures du GT602 R65

Pour réaliser ces mesures, un banc de caractérisation basé sur le principe de la mesure en espace libre a été utilisé.
Comme schématisé ci-dessous, l’échantillon à caractériser est placé entre deux antennes cornet munies de lentilles
focalisantes.

Les coefficients de réflexion et de transmission sont mesurés à l’aide d’un analyseur de réseaux vectoriel et les paramètres
diélectriques de l’échantillon sont extraits au moyen de différents algorithmes.

Plusieurs jeux d’antennes cornet permettent de couvrir une large bande de fréquences, de 6 GHz à 42 GHz.

schéma de principe du banc de caractérisation en espace libre focalisé

distance
focale lentilles

antenne antenne
d'émission de réception

matériau
sous test
vers vers
analyseur analyseur

Les échantillons caractérisés sont plans avec un format de 300 mm * 300 mm. Le banc d’essai en espace libre est calibré
en utilisant une méthode TRL (through / reflect / line).

La précision de mesure typique de ce banc après calibration en incidence normale est de +/- 0.025dB et +/- 0.5° en
phase sur toute la gamme de fréquence.

Les essais consistent alors à mesurer les paramètres S en transmission/réflexion des échantillons. Le banc d’essai pour
chaque bande de fréquence est calibré de telle sorte que les plans de référence de phase soient placés au niveau des
faces de l’échantillon.

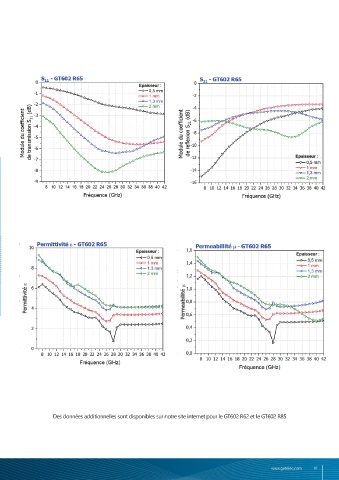

L’échantillon est placé au niveau des plans de référence de phase sans présence de plaque métallique. Enfin, la permittivité Des données additionnelles sont disponibles sur notre site internet pour le GT602 R62 et le GT602 R85
complexe ε et la perméabilité complexe µ des échantillons sont extraites à partir des mesures des coefficients de
transmission S11 et réflexion S21.
