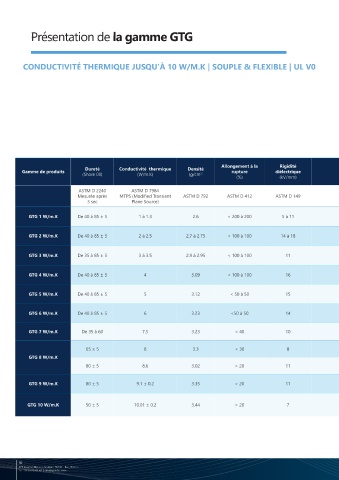

Présentation de la gamme GTG

CONDUCTIVITÉ THERMIQUE JUSQU’À 10 W/M.K | SOUPLE & FLEXIBLE | UL V0

Dureté Conductivité thermique Densité Allongement à la Rigidité Tension de Résistivité volumique Constante Facteur de Températures Épaisseurs
Gamme de produits (Shore 00) (W/m.K) (g/cm 3) rupture diélectrique coupure (Ω.m) diélectrique dissipation d’utilisation disponibles Couleurs
(%) (kV/mm) (kV/mm) (@ 1Mhz) (@ 1Mhz) (°C) (mm)

ASTM D 2240 ASTM D 7984
Mesurée après MTPS (Modified Transient ASTM D 792 ASTM D 412 ASTM D 149 ASTM D 149 ASTM D 257 ASTM D 150 ASTM D 150
3 sec Plane Source)

GTG 1 W/m.K De 40 à 85 ± 5 1 à 1.3 2.6 < 200 à 200 5 à 11 17 à 18 10 13 4 0.006 -60°C à +200°C De 0.5 à 20 mm Gris

GTG 2 W/m.K De 40 à 85 ± 5 2 à 2.5 2.7 à 2.75 < 100 à 100 14 à 18 16 à 17 10 12 4.2 0.005 -45°C à +200°C De 0.5 à 20 mm Bleu

GTG 3 W/m.K De 35 à 85 ± 5 3 à 3.5 2.9 à 2.95 < 100 à 100 11 15 10 11 5.5 0.005 -40°C à +200°C De 0.5 à 20 mm Bleu clair

GTG 4 W/m.K De 40 à 85 ± 5 4 3.09 < 100 à 100 16 18 10 11 7 0.008 -40°C à +200°C De 0.5 à 20 mm Vert

GTG 5 W/m.K De 40 à 85 ± 5 5 3.12 < 50 à 50 15 18 10 11 7.5 0.006 -40°C à +200°C De 0.5 à 20 mm Vert

GTG 6 W/m.K De 40 à 85 ± 5 6 3.23 <50 à 50 14 17 10 11 8.1 0.007 -40°C à +200°C De 0.8 à 20 mm Vert

GTG 7 W/m.K De 35 à 60 7.5 3.23 < 40 10 16 10 11 7.9 0.013 -40°C à +200°C De 0.8 à 20 mm Vert

65 ± 5 8 3.3 < 30 8 14 10 11 7 0.02 -40°C à +150°C De 1 à 20 mm Gris clair
GTG 8 W/m.K
80 ± 5 8.6 3.02 > 20 11 17 10 11 8.1 0.014 -40°C à +150°C De 1.5 à 10 mm Gris clair

GTG 9 W/m.K 80 ± 5 9.1 ± 0.2 3.35 > 20 11 16 10 11 8 0.010 -40°C à +160°C De 1 à 20 mm Gris

GTG 10 W/m.K 50 ± 5 10.01 ± 0.2 3.44 > 20 7 6 10 10 3 0.006 -40°C à +160°C De 1 à 20 mm Brun clair
