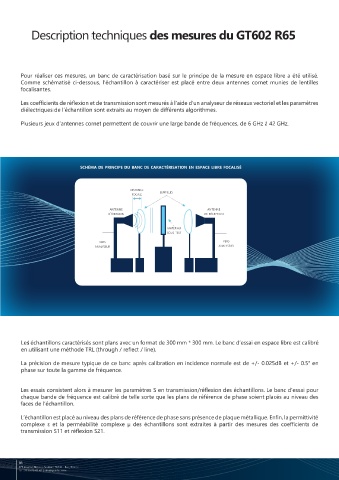

Description techniques des mesures du GT602 R65








        Pour réaliser ces mesures, un banc de caractérisation basé sur le principe de la mesure en espace libre a été utilisé.
        Comme schématisé ci-dessous, l’échantillon à caractériser est placé entre deux antennes cornet munies de lentilles
        focalisantes.

        Les coefficients de réflexion et de transmission sont mesurés à l’aide d’un analyseur de réseaux vectoriel et les paramètres
        diélectriques de l’échantillon sont extraits au moyen de différents algorithmes.

        Plusieurs jeux d’antennes cornet permettent de couvrir une large bande de fréquences, de 6 GHz à 42 GHz.








                             schéma de principe du banc de caractérisation en espace libre focalisé



                                               distance
                                               focale    lentilles

                                        antenne                           antenne
                                       d'émission                        de réception

                                                            matériau
                                                            sous test
                                    vers                                       vers
                                  analyseur                                   analyseur


















        Les échantillons caractérisés sont plans avec un format de 300 mm * 300 mm. Le banc d’essai en espace libre est calibré
        en utilisant une méthode TRL (through / reflect / line).

        La précision de mesure typique de ce banc après calibration en incidence normale est de +/- 0.025dB et +/- 0.5° en
        phase sur toute la gamme de fréquence.



        Les essais consistent alors à mesurer les paramètres S en transmission/réflexion des échantillons. Le banc d’essai pour
        chaque bande de fréquence est calibré de telle sorte que les plans de référence de phase soient placés au niveau des
        faces de l’échantillon.

        L’échantillon est placé au niveau des plans de référence de phase sans présence de plaque métallique. Enfin, la permittivité       Des données additionnelles sont disponibles sur notre site internet pour le GT602 R62 et le GT602 R85
        complexe  ε  et  la  perméabilité  complexe  µ  des  échantillons  sont  extraites  à  partir  des  mesures  des  coefficients  de
        transmission S11 et réflexion S21.
