GT 702 EX GT 802 EX

MOUSSE ABSORBANTE MOUSSE ABSORBANTE
HYPERFRÉQUENCES HYPERFRÉQUENCES

• Grande perte de réflexion lorsqu’elle est
montée sur une surface conductrice
• Sans halogène
• Excellente étanchéité • Disponible en version UL94-HF1
• Adhésif acrylique monté en surface
• Température de fonctionnement de
-51°C à +121°C
Le GT 702 EX est une mousse en silicone chargée carbone à Le GT 802 Ex est une mousse polyuréthane réticulée, dotée
cellules fermées. Il s’agit d’un produit multicouche à résistivité d’une charge diélectrique. Sa structure à cellules ouvertes,
progressive favorisant la pénétration dans le but d’optimiser sa faible densité et son coût avantageux offre une excellente
l’absorption en réflexion. capacité d’absorption des hyperfréquences dans la plage de 1
à 18 GHz. Ces caractéristiques en font également un filtre
aéraulique performant, particulièrement adapté aux exigences
du secteur aéronautique.

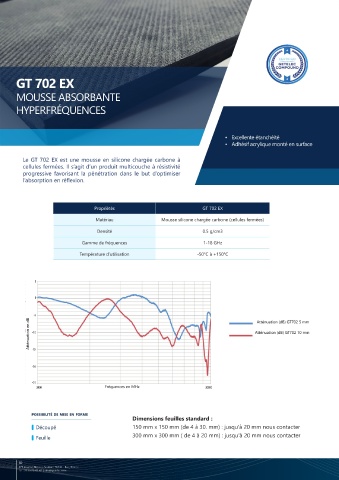

Propriétés GT 702 EX

Matériau Mousse silicone chargée carbone (cellules fermées)
Référence Matériau Épaisseur (mm) Fréquence
Densité 0.5 g/cm3
EA-RF375 Mousse Polyuréthane 9.5 1 à 18 GHz
Gamme de fréquences 1-18 GHz
EA-RF500 Mousse Polyuréthane 12.70 1 à 18 GHz
Température d’utilisation -50°C à +150°C
EA-RF750 Mousse Polyuréthane 19.00 1 à 18 GHz

EA-RF1000 Mousse Polyuréthane 25.40 1 à 18 GHz

EA-RF375 Mousse Polyuréthane 31.75 1 à 18 GHz
Format feuilles standards : 305x305mm ou 610x610 mm
Option : Adhésif sur demande.

Atténuation en dB Atténuation (dB) GT702 10 mm Atténuation en fonction de la fréquence
Atténuation (dB) GT702 5 mm

• APPLICATIONS COURANTES
Isolation d'antenne
• Réduction EMI
• Réduction de la section transversale
radar
Fréquences en MHz

possibilité de mise en forme
Dimensions feuilles standard :
Découpé 150 mm x 150 mm (de 4 à 30. mm) : jusqu'à 20 mm nous contacter
Feuille 300 mm x 300 mm ( de 4 à 20 mm) : jusqu'à 20 mm nous contacter
