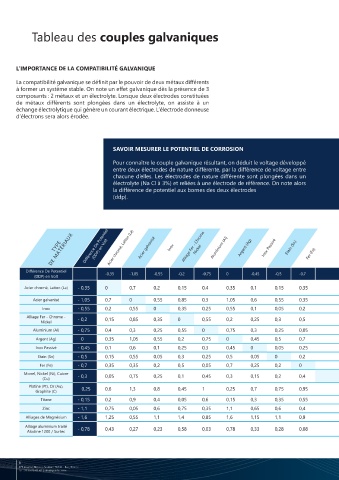

Tableau des couples galvaniques

L’IMPORTANCE DE LA COMPATIBILITÉ GALVANIQUE

La compatibilité galvanique se définit par le pouvoir de deux métaux différents
à former un système stable. On note un effet galvanique dès la présence de 3
composants : 2 métaux et un électrolyte. Lorsque deux électrodes constituées
de métaux différents sont plongées dans un électrolyte, on assiste à un
échange électrolytique qui génère un courant électrique. L’électrode donneuse
d’électrons sera alors érodée.

SAVOIR MESURER LE POTENTIEL DE CORROSION AVOIR LE BON EQUILIBRE

Pour connaître le couple galvanique résultant, on déduit le voltage développé Pour les éléments soumis au brouillard salin, la charge métallique devra être
entre deux électrodes de nature différente, par la différence de voltage entre choisie pour que la différence de potentiel entre la charge conductrice du
chacune d’elles. Les électrodes de nature différente sont plongées dans un joint et le boitier métallique soit inférieur à 0.25 V.
électrolyte (Na Cl à 3%) et reliées à une électrode de référence. On note alors Par exemple :
la différence de potentiel aux bornes des deux électrodes Associer l’aluminium et l’argent : 0.75-0.00=0.75 (couple à proscrire)
(ddp). Associer l’aluminium et le GT 5000 = 0.75-0.60 = 0.15 (couple acceptable)

DE MATÉRIAUX Différence De Potentiel Acier chromé, Laiton (La) Acier galvanisé Inox Alliage Fer - Chrome Aluminium (Al) Argent (Ag) Inox Passivé Etain (Sn) Fer (Fe) Monel, Nickel (Ni), Platine (Pt), Or (Au), Titane (Ti) Zinc (Zn) Alliages de Magnésium Alliage aluminium traité GT 1000 (Cu / Ag) GT 5000 (Al / Ag) GT 2000 (Ag) BL 10000 (Carbone) GT 3100 (Ni / C)
Alodine 1200 / Surtec
TYPE
(DDP) en Volt
Graphite (C)
Cuivre (Cu)
GT3100
Nickel
Différence De Potentiel -0,35 -1,05 -0,55 -0,2 -0,75 0 -0,45 -0,5 -0,7 -0,3 0,25 -0,15 -1,1 -1,6 -0,78 -0,15 -0,6 -0,05 -0,2 -0,09
(DDP) en Volt
CATHODE
Acier chromé, Laiton (La) - 0,35 0 0,7 0,2 0,15 0,4 0,35 0,1 0,15 0,35 0,05 0,6 0,2 0,75 1,25 0,43 0,20 0,25 0,3 0,15 0,26

Acier galvanisé - 1,05 0,7 0 0,55 0,85 0,3 1,05 0,6 0,55 0,35 0,75 1,3 0,9 0,05 0,55 0,27 0,90 0,45 1 0,85 0,96
Inox - 0,55 0,2 0,55 0 0,35 0,25 0,55 0,1 0,05 0,2 0,25 0,8 0,4 0,6 1,1 0,23 0,40 0,05 0,5 0,35 0,46
Alliage Fer - Chrome - - 0,2 0,15 0,85 0,35 0 0,55 0,2 0,25 0,3 0,5 0,1 0,45 0,05 0,9 1,4 0,58 0,05 0,4 0,15 0 0,11
Nickel
Aluminium (Al) - 0,75 0,4 0,3 0,25 0,55 0 0,75 0,3 0,25 0,05 0,45 1 0,6 0,35 0,85 0,03 0,60 0,15 0,7 0,55 0,66
Argent (Ag) 0 0,35 1,05 0,55 0,2 0,75 0 0,45 0,5 0,7 0,3 0,25 0,15 1,1 1,6 0,78 0,15 0,6 0,05 0,2 0,09
Inox Passivé - 0,45 0,1 0,6 0,1 0,25 0,3 0,45 0 0,05 0,25 0,15 0,7 0,3 0,65 1,15 0,33 0,30 0,15 0,4 0,25 0,36
Etain (Sn) - 0,5 0,15 0,55 0,05 0,3 0,25 0,5 0,05 0 0,2 0,2 0,75 0,35 0,6 1,1 0,28 MATÉRIAUX GETELEC 0,35 0,1 0,45 0,3 0,41 Sens de la corrosion
Fer (Fe) - 0,7 0,35 0,35 0,2 0,5 0,05 0,7 0,25 0,2 0 0,4 0,95 0,55 0,4 0,9 0,08 0,55 0,1 0,65 0,5 0,61
Monel, Nickel (Ni), Cuivre - 0,3 0,05 0,75 0,25 0,1 0,45 0,3 0,15 0,2 0,4 0 0,55 0,15 0,8 1,3 0,48 0,15 0,3 0,25 0,1 0,21
(Cu)
Platine (Pt), Or (Au), 0,25 0,6 1,3 0,8 0,45 1 0,25 0,7 0,75 0,95 0,55 0 0,4 1,35 1,85 0,53 0,10 0,35 0,2 0,05 0,16
Graphite (C)
Titane - 0,15 0,2 0,9 0,4 0,05 0,6 0,15 0,3 0,35 0,55 0,15 0,4 0 0,95 1,45 0,63 0 0,45 0,1 0,05 0,06
Zinc - 1,1 0,75 0,05 0,6 0,75 0,35 1,1 0,65 0,6 0,4 0,8 1,35 0,95 0 0,5 0,32 0,95 0,5 1,05 0,9 1,01
Alliages de Magnésium - 1,6 1,25 0,55 1,1 1,4 0,85 1,6 1,15 1,1 0,9 1,3 1,85 1,45 0,5 0 0,82 1,45 1 1,55 1,4 1,51
Alliage aluminium traité - 0,78 0,43 0,27 0,23 0,58 0,03 0,78 0,33 0,28 0,08 0,48 0,53 0,63 0,32 0,82 0 0,63 0,18 0,73 0,58 0,69
Alodine 1200 / Surtec
ANODE

8
