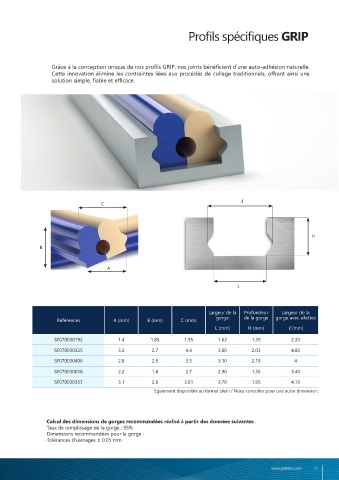

Profils standard spécifiques Profils spécifiques GRIP

Grâce à la conception unique de nos profils GRIP, nos joints bénéficient d’une auto-adhésion naturelle.
Cette innovation élimine les contraintes liées aux procédés de collage traditionnels, offrant ainsi une
solution simple, fiable et efficace.
Réf. 7092

Isolant Conducteur

9,2 9,0

3,8
4,8
7,0

l
C

Référence A (mm) B (mm) C (mm) Référence A (mm) B (mm) C (mm)
6959 6,90 5,60 5,80 7858 7,80 5,70 5,90 H
7082 7,00 8,00 8,20 9539 9,50 3,90 4,10 B
Nous consulter pour une autre dimension.
A

L

Largeur de la Profondeur Largeur de la
Réf. 6959 Références A (mm) B (mm) C (mm) gorge de la gorge gorge avec ailettes
L (mm) H (mm) l (mm)
Isolant Conducteur
SF070030192 1.4 1.85 1.95 1.62 1.39 2.30
SF070030325 3.2 2.7 4.4 3.80 2.03 4.80
B C SF070030406 2.8 2.9 3.5 3.10 2.18 4

SF070030018 2.2 1.8 2.7 2.90 1.35 3.40
SF070030357 3.1 2.6 3.81 3.70 1.95 4.10
A
Egalement disponible au format plein / Nous consulter pour une autre dimension.

Calcul des dimensions de gorges recommandées réalisé à partir des données suivantes :
Taux de remplissage de la gorge : 95%
Dimensions recommandées pour la gorge :
Tolérances d’usinages ± 0.05 mm
