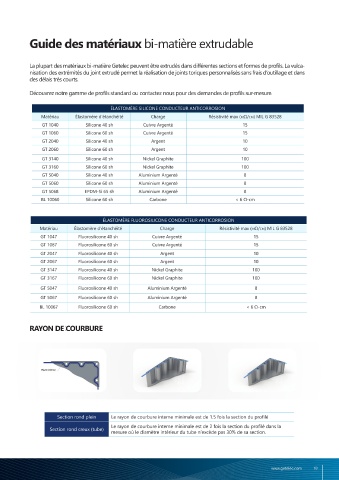

Guide des matériaux bi-matière extrudable
La plupart des matériaux bi-matière Getelec peuvent être extrudés dans différentes sections et formes de profils. La vulca-
nisation des extrémités du joint extrudé permet la réalisation de joints toriques personnalisés sans frais d’outillage et dans
des délais très courts.
Découvrez notre gamme de profils standard ou contactez nous pour des demandes de profils sur-mesure.
ÉLASTOMÈRE SILICONE CONDUCTEUR ANTICORROSION
Matériau Élastomère d’étanchéité Charge résistivité max (mΩ/cm) mIL G 83528
GT 1040 Silicone 40 sh Cuivre Argenté 15
GT 1060 Silicone 60 sh Cuivre Argenté 15
GT 2040 Silicone 40 sh Argent 10
GT 2060 Silicone 60 sh Argent 10
GT 3140 Silicone 40 sh Nickel Graphite 100
GT 3160 Silicone 60 sh Nickel Graphite 100
GT 5040 Silicone 40 sh Aluminium Argenté 8
GT 5060 Silicone 60 sh Aluminium Argenté 8
GT 5068 EPDM-Si 65 sh Aluminium Argenté 8
BL 10060 Silicone 60 sh Carbone < 6 Ω-cm
ÉLASTOMÈRE FLUOROSILICONE CONDUCTEUR ANTICORROSION
Matériau Élastomère d’étanchéité Charge résistivité max (mΩ/cm) mIL G 83528
GT 1047 Fluorosilicone 40 sh Cuivre Argenté 15
GT 1067 Fluorosilicone 60 sh Cuivre Argenté 15
GT 2047 Fluorosilicone 40 sh Argent 10
GT 2067 Fluorosilicone 60 sh Argent 10
GT 3147 Fluorosilicone 40 sh Nickel Graphite 100
GT 3167 Fluorosilicone 60 sh Nickel Graphite 100
GT 5047 Fluorosilicone 40 sh Aluminium Argenté 8
GT 5067 Fluorosilicone 60 sh Aluminium Argenté 8
BL 10067 Fluorosilicone 60 sh Carbone < 6 Ω-cm
RAYON DE COURBURE
DOSSIER TECHNIQUE
D’EXTRUSION Section rond plein Le rayon de courbure interne minimale est de 1.5 fois la section du profilé
Le rayon de courbure interne minimale est de 2 fois la section du profilé dans la
Section rond creux (tube)
mesure où le diamètre intérieur du tube n’excède pas 30% de sa section.
