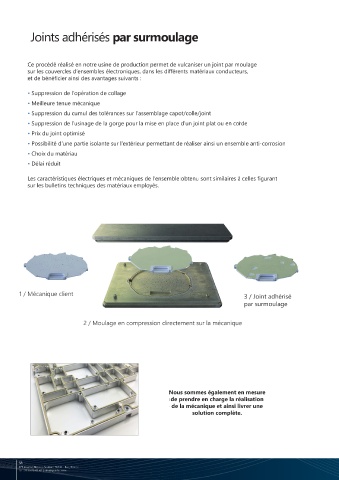

Joints adhérisés par surmoulage Joints déposés par un bras robotisé

Ce procédé réalisé en notre usine de production permet de vulcaniser un joint par moulage La technologie de dépose automatique est une solution entièrement
sur les couvercles d’ensembles électroniques, dans les différents matériaux conducteurs, automatisée de blindage électromagnétique de vos équipements vous
et de bénéficier ainsi des avantages suivants : permettant de répondre aux exigences les plus sévères en matière de
compatibilité électromagnétique.
• Suppression de l’opération de collage Les joints sont déposés avec une précision exceptionnelle et adhèrent
• Meilleure tenue mécanique parfaitement à la surface sur laquelle ils sont appliqués.
• Suppression du cumul des tolérances sur l’assemblage capot/colle/joint
Avantages :
• Suppression de l’usinage de la gorge pour la mise en place d’un joint plat ou en corde
• Réduction des coûts
• Prix du joint optimisé • Pas de process d’adhésivage

• Possibilité d’une partie isolante sur l’extérieur permettant de réaliser ainsi un ensemble anti-corrosion • Pas de mise en place manuelle du joint
• Choix du matériau • Prototypage sous 48 heures
• Délai réduit • Possibilité en joint bi-matière (une partie isolante / une partie
conductrice).
Les caractéristiques électriques et mécaniques de l’ensemble obtenu sont similaires à celles figurant
sur les bulletins techniques des matériaux employés.

Caractéristiques

GT/D 1010 GT/D 5010
Normes - Valeur Normes - Valeur
test test
Matière - Silicone - Silicone
Cuivre
1 / Mécanique client 3 / Joint adhérisé Charge - argenté - Aluminium
argenté
par surmoulage Efficacité de blindage
200 MHz à 10 GHz MIL-G-83528 80-100 dB MIL-G-83528 80-100 dB
2 / Moulage en compression directement sur la mécanique Résistivité volumique (Ohm-cm) MIL-G-83528 0,05 MIL-G-83528 0,01
Résistance traction (min.) ASTM D412 0,60 MPa ASTM D412 > 0,55 MPa
Élongation (min.) ASTM D412 60% ASTM D 412 > 50 %
Dureté (shore A) ± 10 ASTM D 2240 45 ASTM D 2240 60
Déformation rémanente après
compression 22 heures à 70°C ASTM D395 35% ASTM D395 25%
(% maximum) Méthode B Méthode B
3
Densité (g/cm ) ASTM D792 2,6 ASTM D792 1.90
Nous sommes également en mesure Température d’utilisation - 125°C - 160°C
maximale
de prendre en charge la réalisation
de la mécanique et ainsi livrer une
solution complète.
Diamètre de corde : 0.5mm à 2mm en simple ou multicouche.
Disponible en seringue prête à l’emploi.
Prise en charge : dépose de cordon sur équipement (conducteur et isolant)

58
