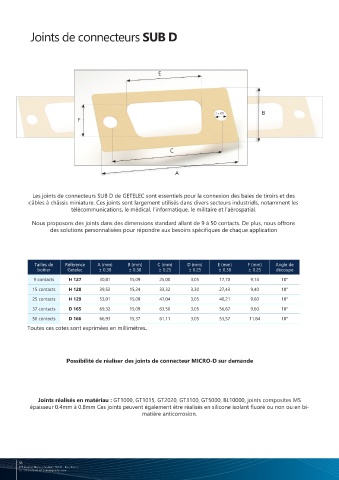

Joints de connecteurs SUB D

SURMOULAGE &

E

DÉPOSE AUTOMATIQUE

2 x ØD B
F

C

A

Les joints de connecteurs SUB D de GETELEC sont essentiels pour la connexion des baies de tiroirs et des
câbles à châssis miniature. Ces joints sont largement utilisés dans divers secteurs industriels, notamment les
télécommunications, le médical, l’informatique, le militaire et l’aérospatial.

Nous proposons des joints dans des dimensions standard allant de 9 à 50 contacts. De plus, nous offrons
des solutions personnalisées pour répondre aux besoins spécifiques de chaque application

Tailles de Référence A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) Angle de
boitier Getelec ± 0.38 ± 0.38 ± 0.25 ± 0.25 ± 0.38 ± 0.25 découpe
9 contacts H 127 30,81 15,09 25,00 3,05 17,70 9,14 10°

15 contacts H 128 39,52 15,24 33,32 3,30 27,43 9,40 10°
25 contacts H 129 53,01 15,09 47,04 3,05 40,21 9,60 10°
37 contacts D 165 69,32 15,09 63,50 3,05 56,67 9,60 10°
50 contacts D 166 66,93 15,37 61,11 3,05 53,57 11,84 10°
Toutes ces cotes sont exprimées en millimètres.

Possibilité de réaliser des joints de connecteur MICRO-D sur demande

Joints réalisés en matériau : GT1000, GT1015, GT2020, GT3100, GT5000, BL10000, joints composites MS
épaisseur 0.4mm à 0.8mm Ces joints peuvent également être réalisés en silicone isolant fluoré ou non ou en bi-
matière anticorrosion.
