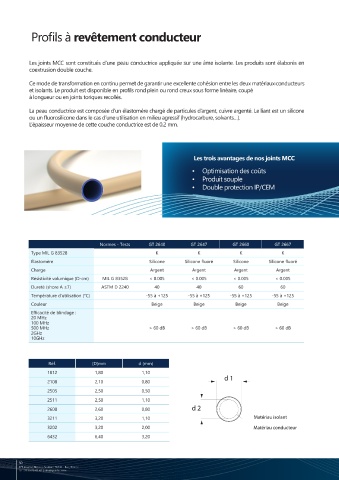

Profils à revêtement conducteur Profils pour armoires électroniques

Les joints MCC sont constitués d’une peau conductrice appliquée sur une âme isolante. Les produits sont élaborés en
coextrusion double couche.

Ce mode de transformation en continu permet de garantir une excellente cohésion entre les deux matériaux conducteurs H : 16.1 E : 13.6
et isolants. Le produit est disponible en profils rond plein ou rond creux sous forme linéaire, coupé
à longueur ou en joints toriques recollés. C : 2.5

La peau conductrice est composée d’un élastomère chargé de particules d’argent, cuivre argenté. Le liant est un silicone B : 14.7
ou un fluorosilicone dans le cas d’une utilisation en milieu agressif (hydrocarbure, solvants…). C : 9 Réf. 1371 Réf. 1517
L’épaisseur moyenne de cette couche conductrice est de 0.2 mm.

Les trois avantages de nos joints MCC
• Optimisation des coûts
• Produit souple
• Double protection IP/CEM

Conducteur Isolant
5,4
R: 1,6
R: 0,3 H : 16.6
10,7 11,5 5.2
8 8,8
5,5
2,7 3.1
1,6 R: 0,3
Normes - Tests GT 2640 GT 2647 GT 2660 GT 2667 2,2 B : 16
Type MIL G 83528 K K K K 7 Réf. 1539 Réf. 1616
Élastomère Silicone Silicone fluoré Silicone Silicone fluoré
Charge Argent Argent Argent Argent
Résistivité volumique (Ω-cm) MIL G 83528 < 0.005 < 0.005 < 0.005 < 0.005
Dureté (shore A ±7) ASTM D 2240 40 40 60 60
Température d’utilisation (°C) -55 à +125 -55 à +125 -55 à +125 -55 à +125
Couleur Beige Beige Beige Beige
Efficacité de blindage :
20 MHz
100 MHz
500 MHz > 60 dB > 60 dB > 60 dB > 60 dB
2GHz
10GHz C: 65
H : 7.6

H: 7,5 R: 3
Réf. (D)mm d (mm)
1812 1,80 1,10 R: 3 L: 5,6 C : 1
2108 2,10 0,80 B: 11 B : 15
2505 2,50 0,50 Réf. 7511 Réf. 16013 Réf. A903
2511 2,50 1,10
2608 2,60 0,80
3211 3,20 1,10
3202 3,20 2,00
6432 6,40 3,20
