P. 47

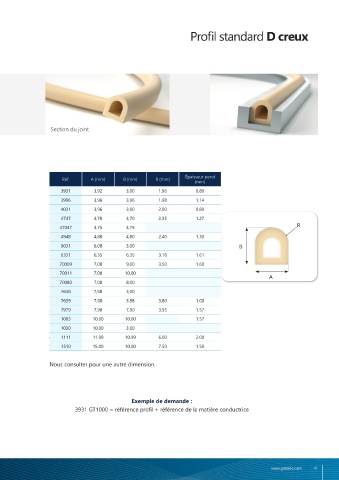

Profil standard D plein Profil standard D creux
L
H
Section du joint Section du joint
Dimensions recommandées pour la gorge
Tolérance d’usinage : ± 0,05 mm
Réf. A (mm) B (mm) R (mm) H (mm) L (mm)
Réf. A (mm) B (mm) R (mm) Épaisseur paroi
2713 1,30 2,70 0,65 2.3 1.6 (mm)
1617 1,60 1,70 0,80 1.4 1.8 3931 3,92 3,00 1.96 0.80
2022 2,00 2,20 1,00 1.9 2.3 3996 3,96 3,96 1.98 1.14
2024 2,00 2,40 1,00 2.0 2.3 4031 3,96 3,00 2.00 0.80
R 2217 2,20 1,75 1,10 1.5 2.4 4747 4,70 4,70 2.35 1.27 R
2420 2,40 2,00 1,20 1.7 2.7 47047 4,75 4,75
3035 3,00 3,50 1,50 3.0 3.5 4948 4,80 4,80 2.40 1.30
B 3045 3,00 4,50 1,50 3.8 3.6 6031 6,00 3,00 B
3046 3,00 4,60 1,50 3.9 3.6 6331 6,35 6,35 3.18 1.61
3060 3,00 6,00 1,50 5.1 3.6 70009 7,00 9,00 3.50 1.60
A 3997 3,96 3,96 1,98 3.4 4.5 70011 7,00 10,00 A
4030 3,96 3,00 1,50 2.6 4.3 70080 7,00 8,00
4544 4,50 4,40 2,25 3.7 5.1 7638 7,60 3,00
5040 4,00 5,00 2,00 4.3 4.7 7639 7,60 3,98 3.80 1.00
50045 5,00 4,50 2,50 3.8 5.6 7979 7,90 7,90 3.95 1.57
60031 6,00 3,00 3,00 2.6 6.0 1003 10,00 10,00 1.57
1030 10,00 3,00
Nous consulter pour une autre dimension. 1111 11,99 10,99 6.00 2.00
1510 15,00 10,00 7.50 1.50
Nous consulter pour une autre dimension.
Exemple de demande :
1617 GT1000 = référence profil + référence de la matière conductrice
Exemple de demande :
Calcul des dimensions de gorges recommandées réalisé à partir des données suivantes : 3931 GT1000 = référence profil + référence de la matière conductrice
Taux de compression moyen du joint : 15%
Taux de remplissage de la gorge : 92%
Dimensions recommandées pour la gorge :
Tolérances d’usinages ± 0.05 mm
46
