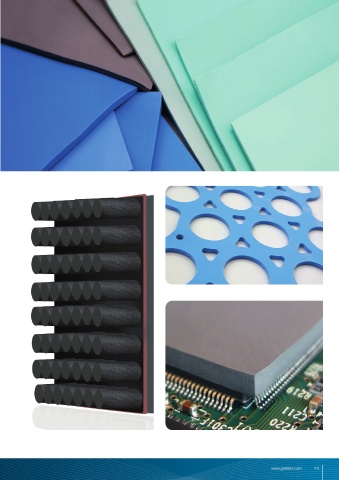

Interface dissipateurs thermique

Les isolants électriques conducteurs thermiques sont utilisés pour le montage en interface, composant / radiateur.

Ils offrent de nombreux avantages par rapport aux matériaux conventionnels graissés. Ils éliminent les problèmes liés à
l’emploi des graisse silicone.

Ces élastomères sont renforcés par un tissu de verre, ils sont souples et absorbent les différences de planéité entre le
composant et le radiateur.

APPLICATIONS MILITAIRES APPLICATIONS INDUSTRIELLES
1671 ST 81 ST 80 ST 83 ST 85 ST 79 ST 70 1674 ST 100
Oxyde Oxyde
Alumin. Oxyde Alumin.
Remplace Be O Be O Alumin. Béryllium Alumin. MICA GRAISSE
graissé
graissé
Anodisé graissé Anodisé
graissés graissés
Résistance à la traction (kg/cm²) 28 100 30 - 30 105 250 105 130
Résistance au déchirement 17.8 50 12 - 12 17.8 70 17.8 70
(kg/cm²)
Élongation (%) 2 2 2 2 2 2 2 2 2
Dureté (shore A) 90 85 90 90 90 90 72 90 -
Tension de claquage (min. V) 4000 16000 12000/mn 4000/mn 12000/mn 1500 10000 1500 12000
Température d’utilisation (°C) 200 200 200 200 200 200 200 200
Densité (g/cm3) 1.55 1.5 1.5 - 1.5 2.2 2.18 2.2 -
Épaisseur (mm) 0.38 0.45 0.3 0.4 0.45 0.25 0.3 0.25 0.8
Bleu
Couleur Blanc Blanc Blanc Blanc Blanc Bleu Bleu Blanc
foncé
Résistivité (Ω.cm) 10x10 14 10x10 14 1.5x10 14 10x10 13 1.5x10 14 2x10 14 5x10 13 2x10 14 1.1x10 15
Conductivité thermique (W/m.K) 2.6 5.0 5.0 - - 1.3 1.2 1.0 5.0
Constante diélectrique 10 Hz 4 2.6 4 4 4 4 4.2 4 -
6
Impédance thermique (C/W) 0.22 0.30 0.30 0.2 0.38 0.5 0.8 0.5 0.40

Possibilité de mise en forme : Feuille Découpé

Feuilles
Réf. Dimension en mm (±0.3mm)
1671 203 x 203 / 254 x 254 / 420 x 570 / 300 x 300
ST 81 270 x 210 /
ST 80 210 x 210 / 400 x 200 / 510 x 440
ST 83
ST 85 210 x 210 / 400 x 200 / 420 x 420 / 510 x 440
ST 79 203 x 203 / 406 x 406
ST 70
1674 203 x 203 / 406 x 406
ST 100

Nous consulter pour des dimensions spécifiques.
