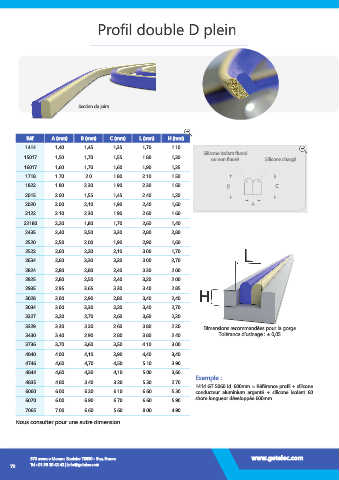

P. 72
Profil double D plein
Section du joint
Réf. A (mm) B (mm) C (mm) L (mm) H (mm)
1414 1,40 1,45 1,35 1,70 1.10
Silicone isolant uoré
15017 1,50 1,70 1,55 1.80 1,30 ou non uoré Silicone chargé
16017 1,60 1,70 1,60 1,90 1,35
1718 1.70 2.0 1.80 2.10 1.50
1822 1.80 2.30 1.90 2.30 1.60 C
2015 2.00 1,55 1,45 2.40 1,20
2020 2.00 2,10 1,90 2,40 1,60
2122 2.10 2.30 1.90 2.60 1.60
22180 2,20 1,80 1,70 2,60 1,40
2435 2,40 3,50 3,30 2,80 2,80
2520 2,50 2.00 1,90 2,90 1,60
2522 2,60 2,20 2,10 3.00 1,70
2634 2,60 3,30 3,20 3.00 2,70
2824 2,80 2,80 2,40 3.30 2.00
2825 2,80 2,50 2,40 3,20 2.00
2935 2.95 3.65 3.30 3.40 2.85
3028 3.00 2,90 2,80 3,40 2,40
3034 3.00 3,30 3,20 3,40 2,70
3227 3,20 2,70 2,60 3,60 2,20
3329 3.30 3.20 2.60 3.80 2.20 Dimensions recommandées pour la gorge
3430 3.40 2.90 2.80 3.80 2.40 Tolérance d’usinage : ± 0,05
3736 3,70 3,60 3,50 4.10 3.00
4040 4.00 4,10 3,90 4,40 3,40
4746 4,60 4,70 4,50 5.10 3.90
4844 4,60 4,30 4,10 5.00 3,60
Exemple :
4835 4.80 3.40 3.20 5.30 2.70
1414 GT 5060 ld. 600mm = Référence profil + silicone
6060 6.00 6.20 6.10 6.60 5.30 conducteur aluminium argenté + silicone isolant 60
shore longueur développée 600mm
6070 6.00 6.90 6.70 6.60 5.90
7065 7.00 6.60 5.60 8.00 4.90
Nous consulter pour une autre dimension.
