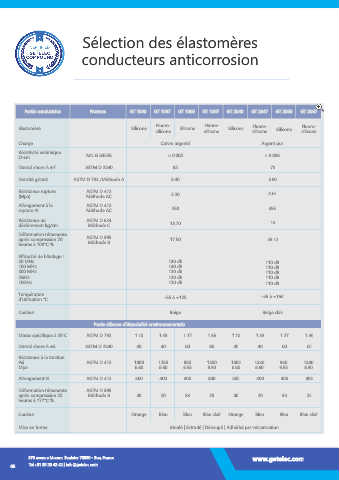

Page 68 - GETELEC Catalogue France 2020

Sélection des élastomères

conducteurs anticorrosion

Partie conductrice Normes GT 1040 GT 1047 GT 1060 GT 1067 GT 2040 GT 2047 GT 2060 GT 2067

Fluoro- Fluoro- Fluoro- Fluoro-
Elastomère Silicone Silicone Silicone Silicone
silicone silicone silicone silicone
Charge Cuivre argenté Argent pur
Résistivité volumique
Ω-cm MIL G 83528 < 0.005 < 0.006
Dureté shore A ±7 ASTM D 2240 82 75

Densité g/cm3 ASTM D 792 /Méthode A 3.40 3.90
Résistance rupture ASTM D 412 2.20 4.61
(Mpa) Méthode AC
Allongement à la ASTM D 412 250 355
rupture % Méthode AC
Résistance au ASTM D 624
déchirement kg/cm Méthode C 13.70 14
Déformation rémanente ASTM D 395
après compression 70 Méthode B 17.50 33.12
heures à 100°C %

Efficacité de blindage :
20 MHz 130 dB 110 dB
100 MHz 140 dB 110 dB
500 MHz 120 dB 110 dB
2GHz 120 dB 110 dB
10GHz 120 dB 110 dB

Température -55 à +125 -55 à +160
d’utilisation °C

Couleur Beige Beige clair
Partie silicone d’étanchéité environnementale

Masse spécifique à 25°C ASTM D 792 1.10 1.43 1.27 1.46 1.10 1.43 1.27 1.46
Dureté shore A ±5 ASTM D 2240 40 40 60 60 40 40 60 60

Résistance à la traction
Psi ASTM D 412 1000 1250 950 1200 1000 1250 950 1200
Mpa 6.80 8.60 6.55 8.30 6.80 8.60 6.55 8.30
Allongement % ASTM D 412 500 400 300 300 500 400 300 300

Déformation rémanente ASTM D 395
après compression 22 Méthode B 30 20 33 25 30 20 33 25
heures à 177°C %

Couleur Orange Bleu Bleu Bleu clair Orange Bleu Bleu Bleu clair

Mise en forme Moulé | Extrudé | Découpé | Adhérisé par vulcanisation
