P. 46

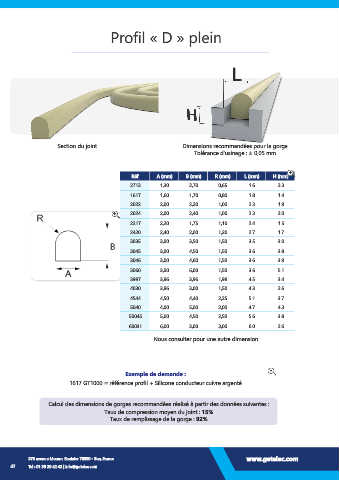

Profil « D » plein
Section du joint Dimensions recommandées pour la gorge
Tolérance d’usinage : ± 0,05 mm
Réf. A (mm) B (mm) R (mm) L (mm) H (mm)
2713 1,30 2,70 0,65 1.6 2.3
1617 1,60 1,70 0,80 1.8 1.4
2022 2,00 2,20 1,00 2.3 1.9
2024 2,00 2,40 1,00 2.3 2.0
2217 2,20 1,75 1,10 2.4 1.5
2420 2,40 2,00 1,20 2.7 1.7
3035 3,00 3,50 1,50 3.5 3.0
3045 3,00 4,50 1,50 3.6 3.8
3046 3,00 4,60 1,50 3.6 3.9
3060 3,00 6,00 1,50 3.6 5.1
3997 3,96 3,96 1,98 4.5 3.4
4030 3,96 3,00 1,50 4.3 2.6
4544 4,50 4,40 2,25 5.1 3.7
5040 4,00 5,00 2,00 4.7 4.3
50045 5,00 4,50 2,50 5.6 3.8
60031 6,00 3,00 3,00 6.0 2.6
Nous consulter pour une autre dimension.
Exemple de demande :
1617 GT1000 = référence profil + Silicone conducteur cuivre argenté
Calcul des dimensions de gorges recommandées réalisé à partir des données suivantes :
Taux de compression moyen du joint : 15%
Taux de remplissage de la gorge : 92%
