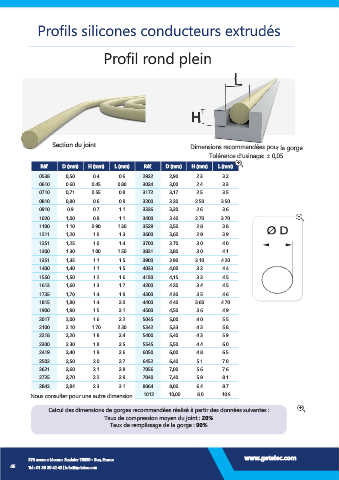

Profils silicones conducteurs extrudés

Profil rond plein

1

Section du joint Dimensions recommandées pour la gorge
Tolérance d’usinage: ± 0,05

Réf. D (mm) H (mm) L (mm) Réf. D (mm) H (mm) L (mm)
0538 0,50 0.4 0.6 2922 2,90 2.3 3.2
0610 0.60 0.45 0.80 3024 3,00 2.4 3.3
0710 0,71 0.55 0.8 3172 3,17 2.5 3.5
0810 0,80 0.6 0.9 3200 3.20 2.50 3.50
0910 0.9 0.7 1.1 3326 3,30 2.6 3.6
1020 1,00 0.8 1.1 3400 3.40 2.70 3.70
1100 1.10 0.90 1.30 3529 3,50 2.8 3.8
1211 1,20 1.0 1.3 3600 3,60 2.9 3.9
1251 1,25 1.0 1.4 3700 3.70 3.0 4.0
1300 1.30 1.00 1.50 3831 3,80 3.0 4.1
1351 1,35 1.1 1.5 3900 3.90 3.10 4.20
1400 1,40 1.1 1.5 4033 4,00 3.2 4.4
1550 1,50 1.2 1.6 4150 4,15 3.3 4.5
1613 1,60 1.3 1.7 4200 4.20 3.4 4.5
1735 1,70 1.4 1.9 4300 4.30 3.5 4.6
1815 1,80 1.4 2.0 4400 4.40 3.60 4.70
1900 1,90 1.5 2.1 4500 4,50 3.6 4.9
2017 2,00 1.6 2.2 5045 5,00 4.0 5.5
2100 2.10 1.70 2.30 5342 5,33 4.3 5.8
2218 2,20 1.8 2.4 5400 5,40 4.3 5.9
2300 2.30 1.8 2.5 5545 5,50 4.4 6.0
2419 2,40 1.9 2.6 6050 6,00 4.8 6.5
2502 2,50 2.0 2.7 6452 6,40 5.1 7.0
2621 2,60 2.1 2.8 7056 7,00 5.6 7.6
2725 2,70 2.2 2.9 7040 7,40 5.9 8.1
2842 2,84 2.3 3.1 8064 8,00 6.4 8.7
Nous consulter pour une autre dimension. 1012 10,00 8.0 10.9

Calcul des dimensions de gorges recommandées réalisé à partir des données suivantes :
Taux de compression moyen du joint : 20%
Taux de remplissage de la gorge : 90%
