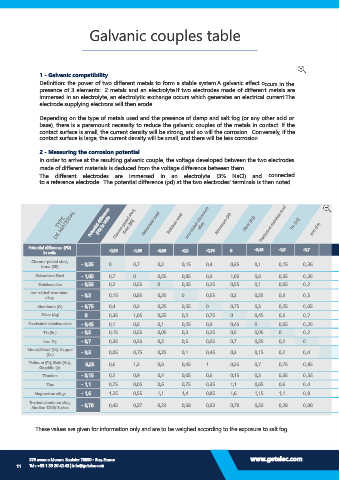

Galvanic couples table

1 - Galvanic compatibility
Definition: the power of two different metals to form a stable system.A galvanic effect occurs in the
presence of 3 elements: 2 metals and an electrolyte.If two electrodes made of different metals are
immersed in an electrolyte, an electrolytic exchange occurs which generates an electrical current.The
electrode supplying electrons will then erode.

Depending on the type of metals used and the presence of damp and salt fog (or any other acid or
base), there is a paramount necessity to reduce the galvanic couples of the metals in contact. If the
contact surface is small, the current density will be strong, and so will the corrosion. Conversely, if the
contact surface is large, the current density will be small, and there will be less corrosion.
2 - Measuring the corrosion potential
In order to arrive at the resulting galvanic couple, the voltage developed between the two electrodes
made of different materials is deduced from the voltage difference between them.
The different electrodes are immersed in an electrolyte (3% NaCl) and connected
to a reference electrode. The potential difference (pd) at the two electrodes' terminals is then noted.

DE MATERIAL Potential difference Chrome-plated steel, Galvanized steel Stainless steel Iron-nickel-chromium Aluminum (Al) Silver (Ag) Passivated stainless steel Tin (Sn) Iron (Fe)
TYPE
(PD) in Volts
Brass (BR)
alloy

Potential difference (PD) -0,35 -1,05 -0,55 -0,2 -0,75 0 -0,45 -0,5 -0,7 -0,3 0,25 -0,15 -1,1 -1,6 -0,78 -0,15 -0,6 -0,05 -0,2 -0,09
in volts
Chrome-plated steel, - 0,35 0 0,7 0,2 0,15 0,4 0,35 0,1 0,15 0,35 0,05 0,6 0,2 0,75 1,25 0,43 0,20 0,25 0,3 0,15 0,26
brass (BR)
Galvanized Steel - 1,05 0,7 0 0,55 0,85 0,3 1,05 0,6 0,55 0,35 0,75 1,3 0,9 0,05 0,55 0,27 0,90 0,45 1 0,85 0,96
Stainless steel - 0,55 0,2 0,55 0 0,35 0,25 0,55 0,1 0,05 0,2 0,25 0,8 0,4 0,6 1,1 0,23 0,40 0,05 0,5 0,35 0,46
Iron-nickel-chromium - 0,2 0,15 0,85 0,35 0 0,55 0,2 0,25 0,3 0,5 0,1 0,45 0,05 0,9 1,4 0,58 0,05 0,4 0,15 0 0,11
alloy
Aluminum (Al) - 0,75 0,4 0,3 0,25 0,55 0 0,75 0,3 0,25 0,05 0,45 1 0,6 0,35 0,85 0,03 0,60 0,15 0,7 0,55 0,66
Silver (Ag) 0 0,35 1,05 0,55 0,2 0,75 0 0,45 0,5 0,7 0,3 0,25 0,15 1,1 1,6 0,78 0,15 0,6 0,05 0,2 0,09
Passivated stainless steel - 0,45 0,1 0,6 0,1 0,25 0,3 0,45 0 0,05 0,25 0,15 0,7 0,3 0,65 1,15 0,33 0,30 0,15 0,4 0,25 0,36
Tin (Sn) - 0,5 0,15 0,55 0,05 0,3 0,25 0,5 0,05 0 0,2 0,2 0,75 0,35 0,6 1,1 0,28 0,35 0,1 0,45 0,3 0,41
Iron Fe) - 0,7 0,35 0,35 0,2 0,5 0,05 0,7 0,25 0,2 0 0,4 0,95 0,55 0,4 0,9 0,08 0,55 0,1 0,65 0,5 0,61
Monel,Nickel (Ni), Copper - 0,3 0,05 0,75 0,25 0,1 0,45 0,3 0,15 0,2 0,4 0 0,55 0,15 0,8 1,3 0,48 0,15 0,3 0,25 0,1 0,21
(Cu)
Platinum (Pt), Gold (Au), 0,25 0,6 1,3 0,8 0,45 1 0,25 0,7 0,75 0,95 0,55 0 0,4 1,35 1,85 0,53 0,10 0,35 0,2 0,05 0,16
Graphite (c)
Titanium - 0,15 0,2 0,9 0,4 0,05 0,6 0,15 0,3 0,35 0,55 0,15 0,4 0 0,95 1,45 0,63 0 0,45 0,1 0,05 0,06
Zinc - 1,1 0,75 0,05 0,6 0,75 0,35 1,1 0,65 0,6 0,4 0,8 1,35 0,95 0 0,5 0,32 0,95 0,5 1,05 0,9 1,01
Magnesium alloys - 1,6 1,25 0,55 1,1 1,4 0,85 1,6 1,15 1,1 0,9 1,3 1,85 1,45 0,5 0 0,82 1,45 1 1,55 1,4 1,51
Treated aluminum alloy - 0,78 0,43 0,27 0,23 0,58 0,03 0,78 0,33 0,28 0,08 0,48 0,53 0,63 0,32 0,82 0 0,63 0,18 0,73 0,58 0,69
Alodine 1200/ Surtec

These values are given for information only and are to be weighed according to the exposure to salt fog.
