Page 35 - index

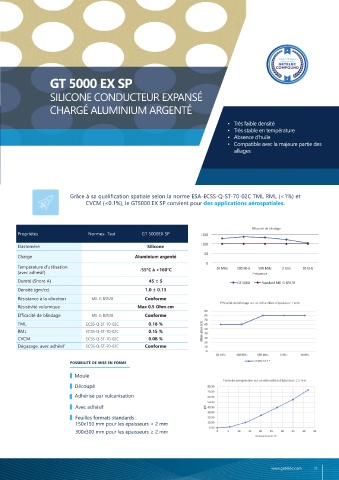

GT 5000 EX GT 5000 EX SP

SILICONE CONDUCTEUR EXPANSÉ SILICONE CONDUCTEUR EXPANSÉ
CHARGÉ ALUMINIUM ARGENTÉ CHARGÉ ALUMINIUM ARGENTÉ

• Très faible densité • Très faible densité
• Très stable en température • Très stable en température
• Compatible avec la majeure partie des • Absence d’huile
alliages • Compatible avec la majeure partie des
alliages

Grâce à sa qualification spatiale selon la norme ESA-ECSS-Q-ST-70-02C TML RML (<1%) et
CVCM (<0.1%), le GT5000 EX SP convient pour des applications aérospatiales.

Propriétés Normes - Test GT 5000EX Efficacité de blindage
Efficacité de blindage
Propriétés Normes- Test GT 5000EX SP
Élastomère Silicone
Charge Aluminium argenté Élastomère Silicone
Dureté (Shore A ±5) ASTM D 792 48 Atténuation dB Charge Aluminium argenté
Masse spécifique à 25°C ASTM D 2240 0.96 Température d’utilisation -55°C à +160°C
(g/cm³) (avec adhésif) Fréquence
Résistivité volumique MIL G 83528 0.025 Dureté (Shore A) 45 ± 5
(Ω.cm) sur plaque ép. 2mm Fréquence
Densité (gm/cc) 1.0 ± 0.13
Résistance à la rupture ASTM D 412 0.58 Résistance à la vibration Conforme
(Mpa) Découpe C MIL G 83528 Efficacité de blindage sur un échantillon d’épaisseur 1 mm
Résistivité volumique Max 0.5 Ohm.cm
Allongement à la rupture ASTM D 412 50
(%) Découpe C Efficacité de blindage MIL G 83528 Conforme

Résistance au déchirement ASTM D 624 5.93 possibilité de mise en forme TML ECSS-Q-ST-70-02C 0.18 %
(kN/m) Découpe C RML ECSS-Q-ST-70-02C 0.15 %
Température d’utilisation -55°C à +160°C Moulé CVCM ECSS-Q-ST-70-02C 0.08 %
continue Dégazage, avec adhésif ECSS-Q-ST-70-02C Conforme
Découpé
Couleur Bleu / Beige Adhérisé par vulcanisation
possibilité de mise en forme
Feuille
Moulé
Adhésivé Force de compression sur un échantillon d’épaisseur 1.5 mm
Découpé
Adhérisé par vulcanisation
Avec adhésif

Feuilles formats standards :
150x150 mm pour les épaisseurs < 2 mm
300x300 mm pour les épaisseurs ≥ 2 mm

34
375 Avenue Morane Saulnier 78530 - Buc, France www.getelec.com 35
Tel : 01 39 20 42 42 | info@getelec.com
