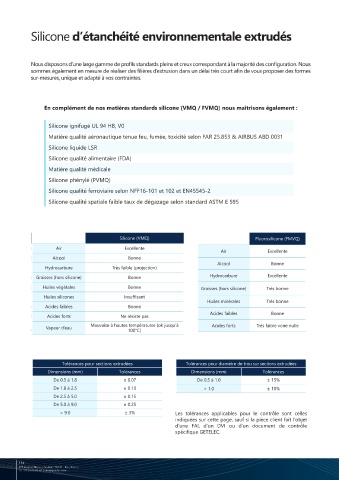

Silicone d’étanchéité environnementale extrudés Nos profils standards

Nous disposons d’une large gamme de profils standards pleins et creux correspondant à la majorité des configuration. Nous
sommes également en mesure de réaliser des filières d’extrusion dans un délai très court afin de vous proposer des formes
sur-mesures, unique et adapté à vos contraintes.

En complément de nos matières standards silicone (VMQ / FVMQ) nous maîtrisons également :

Silicone ignifugé UL 94 HB, V0
Matière qualité aéronautique tenue feu, fumée, toxicité selon FAR 25.853 & AIRBUS ABD 0031 Profil rond plein Profil rond creux Profil D plein

Silicone liquide LSR Ø 0.5 à 10 mm Ø 1 à 20 mm Largeur de 1.60 à 6 mm
Silicone qualité alimentaire (FDA)
Matière qualité médicale

Silicone phénylé (PVMQ)
Silicone qualité ferroviaire selon NFF16-101 et 102 et EN45545-2
Silicone qualité spatiale faible taux de dégazage selon standard ASTM E 595

Profil D creux Profil rectangulaire Profil rectangulaire creux
Largeur de 3.92 à 15 mm Largeur de 1 à 4 mm Largeur de 3.80 à 12 mm

Silicone (VMQ) Fluorosilicone (FMVQ)
Air Excellente
Air Excellente
Alcool Bonne
Alcool Bonne
Hydrocarbure Très faible (projection)
Graisses (hors silicone) Bonne Hydrocarbure Excellente
Huiles végétales Bonne Graisses (hors silicone) Très bonne
Huiles silicones Insuffisant Profil carré creux Profil A Profil U creux
Huiles minérales Très bonne Ø 1.20 à 2.50 mm Ø 0.50 à 2.30 mm 0.66 à 5 mm
Acides faibles Bonne
Acides faibles Bonne
Acides forts Ne résiste pas
Vapeur d’eau Mauvaise à hautes températures (ok jusqu’à Acides forts Très faible voire nulle
100°C)

Découvrez l'ensemble des données techniques
sur notre site internet :
Tolérances pour sections extrudées Tolérances pour diamètre de trou sur sections extrudées
Dimensions (mm) Tolérances Dimensions (mm) Tolérances
De 0.5 à 1.8 ± 0.07 De 0.5 à 1.0 ± 15% Profil P
De 1.8 à 2.5 ± 0.10 > 1.0 ± 10% Ø 3.50 à 11 mm
De 2.5 à 5.0 ± 0.15
De 5.0 à 9.0 ± 0.25
> 9.0 ± 3% Les tolérances applicables pour le contrôle sont celles
indiquées sur cette page, sauf si la pièce client fait l’objet
d’une FAI, d’un DVI ou d’un document de contrôle
spécifique GETELEC.
