P. 14

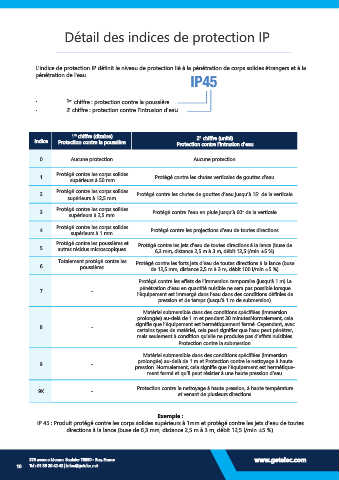

Détail des indices de protection IP






             L’indice de protection IP définit le niveau de protection lié à la pénétration de corps solides étrangers et à la
             pénétration de l’eau.
                                                                    IP45



             •          1  chiffre : protection contre la poussière
                         er
             •          2  chiffre : protection contre l’intrusion d’eau.
                         e


                          1  chiffre (dizaine)                        2  chiffre (unité)
                           er
                                                                       e
             Indice  Protection contre la poussière            Protection contre l’intrusion d’eau
               0          Aucune protection.                         Aucune protection.

                    Protégé contre les corps solides
               1                                       Protégé contre les chutes verticales de gouttes d’eau.
                          supérieurs à 50 mm.
                    Protégé contre les corps solides
               2                                 Protégé contre les chutes de gouttes d’eau jusqu’à 15° de la verticale.
                        supérieurs à 12,5 mm.
                    Protégé contre les corps solides
               3                                      Protégé contre l’eau en pluie jusqu’à 60° de la verticale.
                         supérieurs à 2,5 mm.
                    Protégé contre les corps solides
               4                                      Protégé contre les projections d’eau de toutes directions.
                          supérieurs à 1 mm.
                    Protégé contre les poussières et   Protégé contre les jets d’eau de toutes directions à la lance (buse de
               5     autres résidus microscopiques.    6,3 mm, distance 2,5 m à 3 m, débit 12,5 l/min ±5 %).
                     Totalement protégé contre les   Protégé contre les forts jets d’eau de toutes directions à la lance (buse
               6             poussières.              de 12,5 mm, distance 2,5 m à 3 m, débit 100 l/min ±5 %).


                                                 Protégé contre les effets de l’immersion temporaire (jusqu’à 1 m).La
                                                  pénétration d’eau en quantité nuisible ne sera pas possible lorsque
               7                 -               l’équipement est immergé dans l’eau dans des conditions définies de
                                                        pression et de temps (jusqu’à 1 m de submersion).

                                                   Matériel submersible dans des conditions spécifiées (immersion
                                                 prolongée) au-delà de 1 m et pendant 30 minutesNormalement, cela
                                                signifie que l’équipement est hermétiquement fermé. Cependant, avec
               8                 -
                                                 certains types de matériel, cela peut signifier que l’eau peut pénétrer,
                                                 mais seulement à condition qu’elle ne produise pas d’effets nuisibles.
                                                               Protection contre la submersion.

                                                   Matériel submersible dans des conditions spécifiées (immersion
                                                 prolongée) au-delà de 1 m et Protection contre le nettoyage à haute
               9                 -
                                                pression. Normalement, cela signifie que l’équipement est hermétique-
                                                    ment fermé et qu’il peut résister à une haute pression d’eau.

                                                 Protection contre le nettoyage à haute pression, à haute température
              9K                 -
                                                               et venant de plusieurs directions.


                                                        Exemple :
              IP 45 : Produit protégé contre les corps solides supérieurs à 1mm et protégé contre les jets d’eau de toutes
                        directions à la lance (buse de 6,3 mm, distance 2,5 m à 3 m, débit 12,5 l/min ±5 %).
