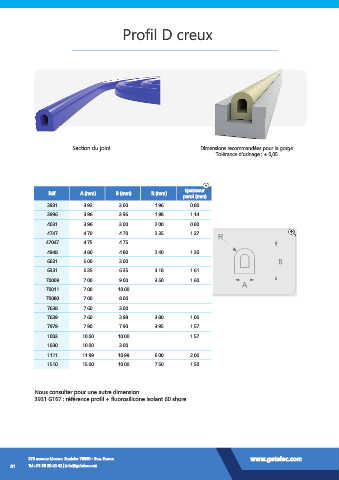

Page 90 - GETELEC Catalogue France 2020
P. 90
Profil D creux
Section du joint Dimensions recommandées pour la gorge
Tolérance d’usinage : ± 0,05
Epaisseur
Réf. A (mm) B (mm) R (mm)
paroi (mm)
3931 3.92 3.00 1.96 0.80
3996 3.96 3.96 1.98 1.14
4031 3.96 3.00 2.00 0.80
4747 4.70 4.70 2.35 1.27
47047 4.75 4.75
4948 4.80 4.80 2.40 1.30
6031 6.00 3.00
6331 6.35 6.35 3.18 1.61
70009 7.00 9.00 3.50 1.60
70011 7.00 10.00
70080 7.00 8.00
7638 7.60 3.00
7639 7.60 3.98 3.80 1.00
7979 7.90 7.90 3.95 1.57
1003 10.00 10.00 1.57
1030 10.00 3.00
1111 11.99 10.99 6.00 2.00
1510 15.00 10.00 7.50 1.50
Nous consulter pour une autre dimension.
3931 GT67 : référence profil + fluorosilicone isolant 60 shore
