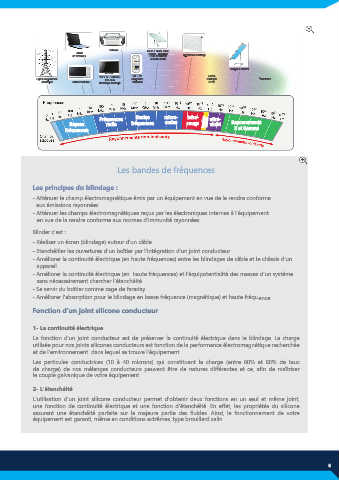

Page 7 - GETELEC Catalogue France 2020

Radio AM Fours à micro-ondes
Ecrans Radars - Satellites
de terminaux Fours industriels Appareil de chauffage
à micro-ondes
Lampes à bronzer
VHF / TV - Radio FM UHF / TV Lasers
Lignes de puissance IRM-RMN Téléphones soudagés Gammatron
électriques Fours à induction Chauffage électrique céllulaires à l’arc

Fréquences Hautes micro- infra- ultra-
Basses radio fréquences ondes rouge lumière visible violet Rayonnements
Fréquences X et Gamma

Les bandes de fréquences

Les principes du blindage :
- Atténuer le champ électromagnétique émis par un équipement en vue de le rendre conforme
aux émissions rayonnées
- Atténuer les champs électromagnétiques reçus par les électroniques internes à l’équipement
en vue de la rendre conforme aux normes d’immunité rayonnées.

Blinder c’est :
- Réaliser un écran (blindage) autour d’un câble
- Etanchéifier les ouvertures d’un boîtier par l’intégration d’un joint conducteur
- Améliorer la continuité électrique (en haute fréquences) entre les blindages de câble et le châssis d’un
appareil
- Améliorer la continuité électrique (en haute fréquences) et l’équipotentialité des masses d’un système
sans nécessairement chercher l’étanchéité
- Se servir du boîtier comme cage de faraday
- Améliorer l’absorption pour le blindage en basse fréquence (magnétique) et haute fréquence.

Fonction d’un joint silicone conducteur

1- La continuité électrique
La fonction d’un joint conducteur est de préserver la continuité électrique dans le blindage. La charge
utilisée pour nos joints silicones conducteurs est fonction de la performance électromagnétique recherchée
et de l’environnement dans lequel se trouve l’équipement.
Les particules conductrices (10 à 40 microns) qui constituent la charge (entre 60% et 80% de taux
de charge) de nos mélanges conducteurs peuvent être de natures différentes et ce, afin de maîtriser
le couple galvanique de votre équipement.

2- L'étanchéité
L’utilisation d’un joint silicone conducteur permet d’obtenir deux fonctions en un seul et même joint,
une fonction de continuité électrique et une fonction d’étanchéité. En effet, les propriétés du silicone
assurent une étanchéité parfaite sur la majeure partie des fluides. Ainsi, le fonctionnement de votre
équipement est garanti, même en conditions extrêmes, type brouillard salin.
