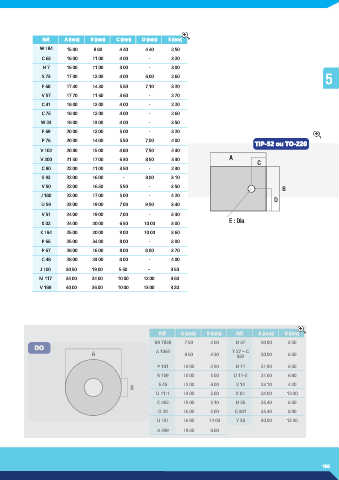

Page 159 - GETELEC Catalogue France 2020

Réf. A (mm) B (mm) C (mm) D (mm) E (mm)
W 184 15.00 8.80 4.40 4.40 2.50
C 63 16.00 11.00 4.00 - 3.20
H 7 16.00 11.00 3.00 - 3.00
5
S 73 17.00 12.00 4.00 6.00 2.60
F 68 17.40 14.30 5.50 7.10 3.20
V 57 17.70 11.60 3.60 - 2.70
C 41 18.00 12.00 4.00 - 2.20
C 75 18.00 12.00 4.00 - 2.60
W 23 18.00 13.00 4.00 - 3.50
F 69 20.00 12.00 5.00 - 3.20
P 76 20.00 14.00 5.50 7.00 4.00 TIP-32 ou TO-220
V 102 20.80 15.00 4.80 7.50 4.30
V 200 21.50 17.00 6.30 8.50 3.30 A
C
C 80 22.00 11.00 3.50 - 2.30
S 92 22.00 16.00 - 8.00 3.10
V 50 22.00 16.50 5.50 - 3.50 B
J 180 22.00 17.00 5.00 - 4.20
D
U 59 23.00 19.00 7.00 9.50 3.40
V 51 24.00 19.00 7.00 - 3.30
E : Dia.
K 02 24.00 20.00 6.50 10.00 3.00
K 194 25.00 20.00 9.00 10.00 3.60
P 65 25.00 34.00 8.00 - 3.00
P 67 28.00 16.00 8.00 8.00 3.70
C 48 28.00 23.00 8.00 - 4.00
J 100 30.50 19.00 5.50 - 3.50
M 117 34.00 24.00 10.00 12.00 3.60
V 189 40.00 26.00 10.00 13.00 3.20

Réf. A (mm) B (mm) Réf. A (mm) B (mm)
BR 7828 7.50 4.00 D 37 20.00 3.50
DO
A A 1064 8.50 4.20 Y 27 – C 20.00 6.50
382
P 101 10.00 2.50 D 11 21.50 6.50
R 109 10.00 5.00 U 11-2 21.60 6.80
E 45 12.00 6.00 X 14 23.10 4.20
B
U 11-1 13.00 5.00 K 81 24.00 12.00
C 462 15.00 5.10 D 55 25.40 6.50
D 20 16.00 5.00 C 381 25.40 8.00
U 131 16.00 12.00 Y 28 30.00 13.00
A 499 19.30 6.00

160
