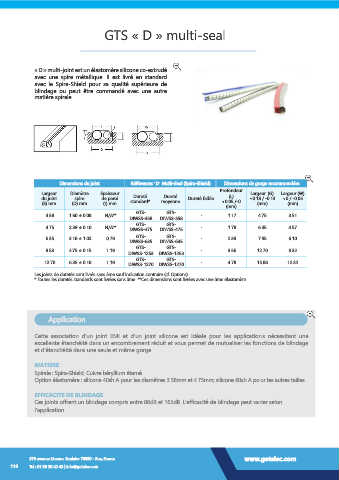

GTS « D » multi-seal

« D » multi-joint est un élastomère silicone co-extrudé
avec une spire métallique. Il est livré en standard
avec le Spira-Shield pour sa qualité supérieure de
blindage ou peut être commandé avec une autre
matière spirale.

Dimensions du joint Références “D” Multi-Seal (Spira-Shield) Dimensions de gorge recommandées
Profondeur
Largeur Diamètre Epaisseur Dureté Dureté (L) Largeur (G) Largeur (W)
du joint spire de paroi standard* moyenne Dureté faible +0.05 /-0 +0.18 / -0.13 +0 / -0.05
(E) mm (D) mm (t) mm (mm) (mm) (mm)
3.58 1.60 ± 0.08 N/A** GTS- GTS- - 1.17 4.75 3.51
DIWSS-358 DIWSS-358
GTS- GTS-
4.75 2.39 ± 0.10 N/A** DIWSS-475 DIWSS-475 - 1.78 6.35 4.57

6.35 3.18 ± 1.02 0.79 GTS- GTS- - 2.39 7.95 6.10
DIWSS-635 DIWSS-635
GTS- GTS-
9.53 4.75 ± 0.15 1.19 DIWSS-1253 DIWSS-1253 - 3.56 12.70 9.32
12.70 6.35 ± 0.18 1.19 GTS- GTS- - 4.78 15.88 12.32
DIWSS-1270 DIWSS-1270
Les joints de duretés sont livrés sans âme sauf indication contraire (cf. Options).
* Toutes les duretés standards sont livrées sans âme. **Ces dimensions sont livrées avec une âme élastomère.

Application

Cette association d’un joint EMI et d’un joint silicone est idéale pour les applications nécessitant une
excellente étanchéité dans un encombrement réduit et vous permet de mutualiser les fonctions de blindage
et d’étanchéité dans une seule et même gorge.

MATIERE
Spirale : Spira-Shield, Cuivre béryllium étamé.
Option élastomère : silicone 40sh A pour les diamètres 3.58mm et 4.75mm; silicone 60sh A pour les autres tailles.

EFFICACITE DE BLINDAGE
Ces joints offrent un blindage compris entre 86dB et 165dB. L’efficacité de blindage peut varier selon
l’application.
